To jeden z tych elementów, które pracują w tle, ale bez nich silnik nie ma prawa zamienić spalania paliwa w płynny obrót. Wał korbowy łączy ruch tłoków z napędem całego auta, a przy okazji musi znosić ogromne obciążenia, wibracje i stałe smarowanie pod ciśnieniem. W tym tekście rozkładam jego budowę, zasadę działania, typowe materiały oraz objawy zużycia, żeby łatwiej było zrozumieć, co naprawdę dzieje się w dolnej części silnika.
Najważniejsze fakty na start
- Element zamienia ruch posuwisto-zwrotny tłoków na obrót przekazywany dalej do napędu auta.
- Najważniejsze części to czopy główne, czopy korbowe, przeciwwagi, kanały olejowe i powierzchnie oporowe.
- W czterosuwie pełny cykl pracy cylindra trwa dwa obroty wału, więc układ musi wygładzać pulsacje momentu.
- Stuk z dołu silnika, spadek ciśnienia oleju i metal w filtrze to sygnały, których nie warto ignorować.
- Po remoncie trzeba mierzyć luzy, bicie i wyważenie, a nie tylko „obejrzeć część na oko”.
Jak działa wał korbowy w silniku spalinowym
W silniku tłokowym energia nie pojawia się od razu jako obrót. Najpierw tłok dostaje impuls ze spalania mieszanki lub oleju napędowego, potem korbowód przekazuje tę siłę na czop korbowy, a dalej wszystko zamienia się w ruch obrotowy. To prosta idea, ale w praktyce bardzo wymagająca, bo każdy cylinder pracuje cyklicznie i generuje impulsy, które trzeba wygładzić.
Od ruchu tłoka do obrotu
Gdy tłok porusza się w górę i w dół, korbowód prowadzi jego ruch po łuku. Mimośrodowe ustawienie czopu korbowego sprawia, że zamiast samego kołysania dostajemy obrót całego wału. Im większy skok tłoka, tym większy promień wykorbienia, a więc i inna charakterystyka momentu oraz pracy silnika. W czterosuwie pełny cykl jednego cylindra trwa dwa obroty wału, więc ten element musi łączyć płynność z odpornością na zmęczenie materiału.
Dlaczego skok tłoka nie jest przypadkowy
Skok wynika z geometrii wykorbienia, a nie z samego cylindra. To dlatego po zmianie średnicy czopów, korbowodów czy całego bloku nie da się traktować tego mechanizmu jak zwykłego pręta, który tylko się obraca. Każda zmiana geometrii wpływa na temperaturę pracy, wibracje i obciążenie panewek.
Przeczytaj również: Zmienne fazy rozrządu - Jak dbać i kiedy naprawiać?
Co stabilizuje pracę całego układu
W praktyce ważne są tu także koło zamachowe i przeciwwagi. Pierwsze wygładza pulsacje momentu między suwami pracy, drugie równoważą masy poruszające się tam i z powrotem. Bez tego silnik szybciej wpadałby w drgania, a łożyska główne dostawałyby większe obciążenie przy wyższych obrotach.
Skoro wiadomo już, jak ten mechanizm pracuje, warto rozebrać go na części i zobaczyć, co naprawdę siedzi na jednej osi.

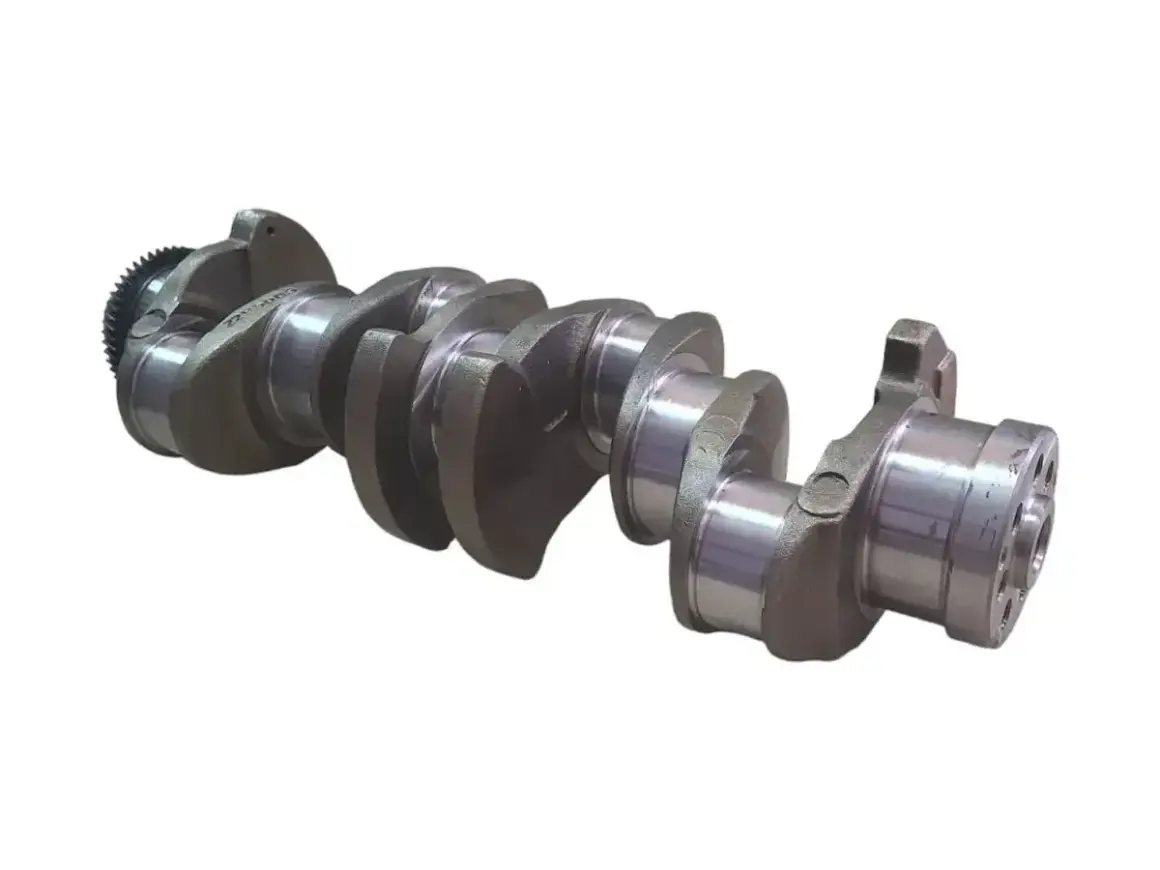

Z czego składa się ten element i jak czytać jego budowę
Mechanicznie wygląda skromnie, ale każdy detal ma znaczenie. W warsztatowej praktyce patrzę na ten zespół przez pryzmat kilku stałych punktów, bo to właśnie one decydują o trwałości, kulturze pracy i kosztach naprawy.
| Element | Rola | Co zdradza zużycie |
|---|---|---|
| Czopy główne | Osadzają wał w bloku i przenoszą obciążenie na panewki główne. | Spadek ciśnienia oleju, przegrzewanie, hałas z dołu silnika. |
| Czopy korbowe | Łączą korbowody z osią obrotu. | Stuki pod obciążeniem, ślady zatarcia, nierówna praca. |
| Ramiona i policzki | Spajają czopy i przenoszą moment skręcający. | Pęknięcia po przeciążeniu, odkształcenia po awarii smarowania. |
| Przeciwwagi | Równoważą masy ruchome i ograniczają drgania. | Większe wibracje, szybsze zużycie panewek. |
| Kanały olejowe | Doprowadzają olej do miejsc tarcia. | Zatarcie, przytarcie, niepokojący odczyt ciśnienia. |
| Powierzchnie oporowe | Kontrolują luz osiowy, czyli przesuw przód-tył. | „Chodzenie” wału, wycieki z uszczelniaczy, hałas przy zmianie obciążenia. |
| Uszczelniacze | Zatrzymują olej na końcach układu. | Mokry przód lub tył silnika, ubytek oleju. |
Najwięcej problemów zwykle zaczyna się nie od samej osi, tylko od powierzchni współpracujących: panewek, uszczelniaczy i kanałów olejowych. Dlatego przy remoncie nie wystarczy obejrzeć części „na oko”.
Sama geometria to jednak połowa historii. Druga połowa to materiał i technologia wykonania, bo od nich zależy, jak ten element zniesie obciążenia.
Kute, odlewane i wyważane z myślą o obciążeniu
W seryjnych autach spotyka się zarówno wersje odlewane, jak i kute. Pierwsze są tańsze i wystarczają w wielu zwykłych jednostkach, drugie lepiej znoszą wysokie obroty i duży moment, ale kosztują więcej. Nie demonizuję odlewów, bo dobrze zaprojektowany egzemplarz potrafi pracować długo i bezproblemowo, jeśli układ smarowania działa tak, jak powinien.
| Cecha | Wersja odlewana | Wersja kuta | Co to znaczy w praktyce |
|---|---|---|---|
| Wytrzymałość na zmęczenie | Dobra w seryjnych jednostkach. | Zazwyczaj wyższa, lepiej znosi duże obciążenia. | Lepszy margines bezpieczeństwa przy mocnym tuningu i długim obciążeniu. |
| Koszt produkcji | Niższy. | Wyższy. | Rzadziej trafia do tanich, masowych konstrukcji. |
| Zastosowanie | Spokojna eksploatacja, silniki produkcyjne. | Mocniejsze diesle, sport, wysoki moment i obroty. | Wybór zależy od obciążeń, a nie od samej mody na „mocniejszy” materiał. |
| Balans i obróbka | Wymaga dokładnej obróbki czopów. | Również wymaga precyzyjnej obróbki, zwykle ma większy margines bezpieczeństwa. | Po każdej ingerencji trzeba sprawdzić wyważenie dynamiczne. |
Fabrycznie cały zespół wyważa się dynamicznie, czyli sprawdza w ruchu na specjalnej maszynie, a nie tylko waży na stole. To ważne, bo nawet niewielka różnica masy na przeciwwagach potrafi przełożyć się na odczuwalne drgania przy wyższych obrotach.
Nawet najlepszy materiał nie uratuje układu, gdy smarowanie zawiedzie. Wtedy pierwsze sygnały zwykle słychać, zanim zobaczy je elektronika.
Po czym poznać, że zaczynają się problemy
Najczęściej awaria nie pojawia się nagle. Najpierw rosną luzy, potem zmienia się dźwięk, a na końcu pojawia się poważne tarcie albo zatarcie. W praktyce zwracam uwagę na kilka sygnałów, które bardzo często prowadzą do prawdziwej przyczyny problemu.
- Głuchy stuk z dołu silnika - często wskazuje na panewki główne albo korbowodowe.
- Spadek ciśnienia oleju - może oznaczać zużycie czopów, panewek lub problem z pompą i kanałami.
- Metaliczne opiłki w oleju albo filtrze - to znak, że tarcie nie jest już bezpieczne.
- Wibracje, które rosną z obrotami - zwykle mówią o niewyważeniu, uszkodzonej przeciwwadze albo większym biciu.
- Wycieki przy przednim lub tylnym uszczelniaczu - często pojawiają się razem z luzem osiowym albo przegrzaniem.
Jeżeli dźwięk z dołu silnika zmienia się po dodaniu gazu i nie znika po rozgrzaniu, nie traktuję tego jak „urodę” jednostki. To jeden z tych momentów, w których szybka diagnostyka może uratować cały dół silnika przed pełnym remontem.
Gdy wiesz już, jakie są objawy, łatwiej przejść do praktyki: co robić, żeby nie doprowadzić do kosztownej awarii i jak sprawdzać ten zespół podczas naprawy.
Jak dbać o niego podczas eksploatacji i remontu
Tu nie ma magii. Trwałość zależy głównie od smarowania, temperatury i tego, czy ktoś wcześniej nie zignorował pierwszych objawów. Bez filmu olejowego, czyli cienkiej warstwy oleju oddzielającej metal od metalu, czopy i panewki bardzo szybko zaczynają się ścierać. W codziennej jeździe oraz przy naprawie robię zawsze te same rzeczy, bo to one mają największy wpływ na życie całego układu.
- Utrzymuję właściwy poziom oleju i trzymam się specyfikacji zalecanej do danego silnika.
- Nie obciążam zimnego silnika od razu wysokimi obrotami.
- Reaguję natychmiast na kontrolkę ciśnienia oleju, a nie „po przejechaniu jeszcze kilku kilometrów”.
- Po zatarciu sprawdzam nie tylko sam element, ale też pompę oleju, kanały smarowania i chłodnicę oleju.
- Przy remoncie mierzę czopy, bicie, luz osiowy i dopiero potem decyduję o szlifie albo wymianie.
- Po zmianie tłoków, korbowodów lub koła zamachowego zlecam wyważenie całego zespołu wirującego.
Przy odbudowie silnika nie ufam ocenie wzrokowej. Czopy mierzy się mikrometrem, a luzy kontroluje według danych serwisowych, często z dokładnością do setnych milimetra. To właśnie na tym etapie najłatwiej odróżnić sensowną naprawę od prowizorki, która za kilka tysięcy kilometrów wróci jako kolejna awaria.
Jeśli chcesz podejść do tematu rozsądnie, myśl o tym układzie nie jak o jednej części, ale jak o całym systemie współpracujących elementów. To podejście zwykle oszczędza więcej pieniędzy niż pogoń za samą najtańszą naprawą.
Kiedy problem z dołem silnika zaczyna się wcześniej niż myślisz
W praktyce ten element rzadko psuje się z niczego. Zazwyczaj wcześniej pojawia się zbyt rzadki albo zabrudzony olej, przegrzanie, źle dobrane panewki albo wcześniejszy remont wykonany bez pomiarów. Dlatego przy każdej poważniejszej awarii patrzę szerzej: na pompę oleju, uszczelniacze, panewki, ślady przegrzania na czopach i stan filtra po rozbiórce.
Jeżeli oceniasz używany silnik, pytaj przede wszystkim o historię olejową, przegrzania i wcześniejsze remonty, bo to one najczęściej zdradzają przyszłe problemy lepiej niż sam deklarowany przebieg.
Jeżeli w aucie zaczyna pojawiać się głuchy stuk z dołu silnika, nie odkładaj diagnostyki na później. Kilka minut pracy na zatarciu potrafi zamienić prostą wymianę panewek w remont całej jednostki.
