Czujnik MAP odpowiada za pomiar ciśnienia w kolektorze dolotowym i dostarcza sterownikowi silnika danych, bez których dokładne dawkowanie paliwa i kontrola doładowania byłyby dużo mniej precyzyjne. To jeden z tych elementów, które pracują w tle, ale gdy zaczynają kłamać, samochód reaguje od razu: traci moc, szarpie albo gorzej odpala. Poniżej wyjaśniam, jak działa MAP sensor, gdzie go szukać, po czym rozpoznać usterkę i jak odróżnić awarię samego czujnika od problemu w dolocie lub instalacji elektrycznej.
Najkrótsza odpowiedź o czujniku MAP
- MAP sensor mierzy bezwzględne ciśnienie w kolektorze dolotowym, a nie masę powietrza.
- Sterownik używa jego sygnału do wyliczenia obciążenia silnika i dawki paliwa.
- Typowe objawy awarii to spadek mocy, szarpanie przy przyspieszaniu, nierówne obroty i kontrolka silnika.
- W wielu autach problemem nie jest sam czujnik, tylko nieszczelność, uszkodzony przewód albo brak zasilania 5 V.
- W Polsce ceny zamienników zwykle zaczynają się od ok. 30 zł, a lepsze lub bardziej specjalistyczne wersje potrafią kosztować ponad 280 zł.
Czym jest MAP sensor i co właściwie mierzy
MAP to skrót od Manifold Absolute Pressure. W praktyce chodzi o czujnik ciśnienia bezwzględnego w kolektorze dolotowym, czyli takiego, który odnosi pomiar do próżni, a nie do otaczającego powietrza. Dzięki temu sterownik wie, jakie warunki panują w dolocie w danej chwili, niezależnie od pogody, wysokości nad poziomem morza czy obciążenia silnika.
To ważne, bo w silniku wolnossącym ciśnienie w kolektorze na biegu jałowym jest zwykle wyraźnie niższe od atmosferycznego, a w jednostce turbodoładowanej może rosnąć powyżej tej wartości. Prosty przykład: 1 bar doładowania to w przybliżeniu 2 bary ciśnienia bezwzględnego, jeśli na zewnątrz jest około 1 bara atmosferycznego. Właśnie dlatego MAP sensor jest tak przydatny przy sterowaniu dawką paliwa, zapłonem i pracą turbo.
Ja traktuję ten czujnik jako „termometr i barometr” dla dolotu, tyle że w wersji motoryzacyjnej. Nie mierzy on masy powietrza wprost, ale daje sterownikowi dane, z których ECU potrafi tę masę wyliczyć w układzie typu speed-density, czyli na podstawie ciśnienia, temperatury powietrza i obrotów silnika.
Jak działa i gdzie go znaleźć w silniku
W środku czujnika znajduje się cienka membrana i układ pomiarowy, często oparty o mostek Wheatstone’a. To układ z czterech rezystorów, który bardzo czuło reaguje na odkształcenie membrany. Gdy ciśnienie w kolektorze się zmienia, membrana wygina się minimalnie, a elektronika zamienia ten ruch na sygnał napięciowy dla sterownika silnika.
W praktyce zasilanie referencyjne wynosi zazwyczaj 5 V, więc każda usterka w masie, przewodach albo samym złączu od razu zaburza odczyt. Z tego samego powodu przy diagnostyce nie patrzę tylko na sam sensor. Najpierw sprawdzam, czy wtyczka siedzi pewnie, piny nie są zaśniedziałe, a kanał pomiarowy albo króciec nie jest zatkany olejem lub nagarem.
Sam czujnik może być zamontowany bezpośrednio w kolektorze dolotowym albo w jego pobliżu, połączony krótkim kanałem lub przewodem. W niektórych autach jest zintegrowany z czujnikiem temperatury powietrza dolotowego, więc z jednego elementu sterownik dostaje i ciśnienie, i temperaturę. To wygodne konstrukcyjnie, ale przy awarii bywa mniej wygodne dla właściciela, bo czasem trzeba wymienić cały moduł, a nie samą jedną część.
To tłumaczy, czemu objawy uszkodzenia MAP nie są zawsze identyczne. Wystarczy, że sygnał opóźni się o ułamek sekundy albo zacznie skakać, a silnik już zaczyna pracować mniej płynnie.
Po czym poznać, że czujnik MAP zaczyna szwankować
Najczęściej pierwsze sygnały są dość przyziemne: auto traci elastyczność, gorzej reaguje na gaz albo pracuje nierówno. W warsztacie to właśnie takie objawy sprawdzam w pierwszej kolejności, bo są najbardziej charakterystyczne dla błędnego odczytu z dolotu. Czasem dochodzi też większe spalanie, ale traktuję to raczej jako efekt uboczny błędnego obliczania obciążenia niż osobny, pewny trop.
| Objaw | Co to zwykle oznacza | Co sprawdzam najpierw |
|---|---|---|
| Wyraźny spadek mocy | Sterownik dostaje złą informację o napełnieniu cylindra | Odczyt bieżący, szczelność dolotu, stan wtyczki |
| Szarpanie przy przyspieszaniu | Sygnał z czujnika jest niestabilny albo opóźniony | Instalację elektryczną, przewód podciśnienia, złącze |
| Nierówne obroty na biegu jałowym | ECU źle koryguje dawkę paliwa i powietrza | MAP, przepustnicę, nieszczelności kolektora |
| Kontrolka silnika | Możliwy błąd zakresu, zasilania lub obwodu sygnałowego | Pamięć usterek i dane zamrożone |
| Trudny rozruch | Odczyt nie zgadza się z realnym ciśnieniem w dolocie | Zasilanie 5 V, masę i sam czujnik pod obciążeniem |
Warto pamiętać, że takie same objawy potrafi dać nieszczelny dolot, zabrudzona przepustnica, zapieczony EGR albo uszkodzony przepływomierz. Dlatego sam symptom nie wystarcza. Jeśli widzę spadek mocy i falowanie obrotów, nie zakładam od razu, że winny jest czujnik MAP. Najpierw zawężam obszar problemu.
To prowadzi do najczęstszego pytania: jak odróżnić MAP od czujnika MAF, skoro oba dotyczą powietrza? Odpowiedź jest prostsza, niż się wydaje.
MAP a MAF nie myl tych czujników
MAP i MAF często pojawiają się obok siebie w rozmowach o dolocie, ale mierzą coś zupełnie innego. MAP mierzy ciśnienie, a MAF mierzy masę przepływającego powietrza. Dla sterownika to dwie różne drogi dojścia do tego samego celu, czyli wyliczenia właściwej dawki paliwa.
| Cecha | MAP | MAF |
|---|---|---|
| Co mierzy | Ciśnienie bezwzględne w kolektorze dolotowym | Masy powietrza zasysanego do silnika |
| Gdzie pracuje | W kolektorze dolotowym albo tuż obok niego | W przewodzie dolotowym między filtrem a kolektorem |
| Na czym opiera się ECU | Ciśnienie, temperatura i obroty silnika | Bezpośredni pomiar przepływu powietrza |
| Na co jest wrażliwy | Nieszczelności, brak 5 V, zabrudzony kanał, uszkodzona masa | Zabrudzenie elementu pomiarowego, nieszczelności, stan filtra |
| Typowe zastosowanie | Silniki turbo, układy speed-density, diagnostyka dolotu | Układy, które korzystają z bezpośredniego pomiaru przepływu |
W praktyce w wielu nowoczesnych autach oba rozwiązania mogą działać razem i sterownik porównuje ich odczyty. To właśnie dlatego nie warto diagnozować na skróty. Jeśli MAF pokazuje coś niepokojącego, winny nie zawsze jest sam przepływomierz. Tak samo przy MAP: zaniżony sygnał może oznaczać czujnik, ale równie dobrze pęknięty przewód, nieszczelny intercooler albo problem z zasilaniem.
Jeśli chcesz potwierdzić usterkę, nie zaczynaj od wymiany części. Zacznij od pomiaru.
Jak sprawdzić MAP sensor bez zgadywania

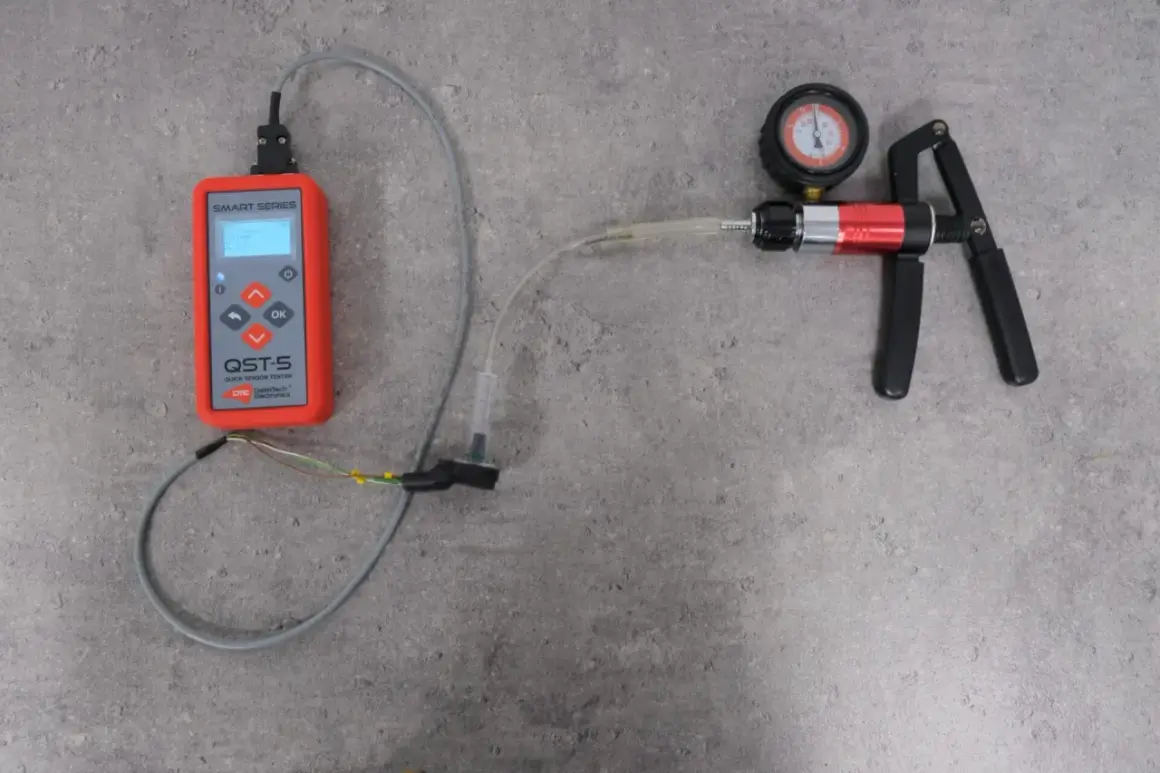

Ja zwykle zaczynam od dwóch rzeczy: odczytu błędów i krótkiej kontroli wizualnej. To oszczędza czas i pieniądze, bo bardzo często problem siedzi nie w samym elemencie, tylko obok niego. Przy MAP sensorze najpierw patrzę na wiązkę, wtyczkę, przewód podciśnienia lub kanał pomiarowy, a dopiero potem biorę multimetr i tester diagnostyczny.
- Odczytuję błędy z komputera i sprawdzam dane bieżące, nie tylko samą kontrolkę.
- Kontroluję wtyczkę, piny, przewody oraz drożność kanału pomiarowego.
- Mierzę zasilanie 5 V i masę na złączu.
- Porównuję odczyt przy włączonym zapłonie i zgaszonym silniku z ciśnieniem atmosferycznym.
- Obserwuję, czy wartość zmienia się płynnie na biegu jałowym i przy lekkim dodaniu gazu.
Na zgaszonym silniku odczyt MAP powinien być zbliżony do ciśnienia atmosferycznego, zwykle w okolicach 95-103 kPa na poziomie morza. Jeśli wynik mocno odbiega od realiów, sensor albo jego obwód mają problem. Na biegu jałowym w silniku benzynowym wartość spada wyraźnie poniżej atmosferycznej, a pod obciążeniem rośnie. W turbo ważne jest jeszcze jedno: odczyt powinien reagować płynnie, bez skoków, martwych punktów i opóźnień.
Jeśli wartość stoi w miejscu, skacze albo nie dochodzi do rzeczywistych zmian, szukam najpierw problemu w przewodach, zasilaniu albo szczelności dolotu. Sam czujnik wymieniam dopiero wtedy, gdy pomiary to potwierdzą. W samochodach z doładowaniem dokładam jeszcze kontrolę intercoolera, przewodów ciśnieniowych i zaworu sterującego turbiną, bo przeciek po stronie boostu potrafi dać bardzo podobne objawy.
Co jeszcze warto sprawdzić przed wymianą czujnika
Wymiana MAP sensora ma sens tylko wtedy, gdy wcześniejsze kroki nie zostawiły wątpliwości. W przeciwnym razie łatwo kupić sprawną część i dalej mieć ten sam problem. Z mojego punktu widzenia najczęstsze pomyłki to ignorowanie nieszczelności dolotu, niedokładne sprawdzenie masy i zbyt szybkie obwinianie samego sensora.
| Typ części | Typowy koszt w Polsce | Kiedy ma sens |
|---|---|---|
| Zamiennik do popularnego auta | ok. 30-180 zł | Do codziennej eksploatacji, gdy zakres pomiarowy odpowiada seryjnemu silnikowi |
| Markowy lub OE-quality | ok. 180-285+ zł | Gdy zależy Ci na stabilniejszym sygnale i dłuższej żywotności |
| Wersja do wyższego doładowania | od ok. 285 zł wzwyż | Przy modyfikacjach silnika, gdzie seryjny zakres już nie wystarcza |
W 2026 roku na polskim rynku wciąż widać sporą rozpiętość cen, ale sam koszt części rzadko jest największym problemem. Droższa bywa błędna diagnoza. Jeśli auto ma większe doładowanie, zakres czujnika musi do tego pasować, bo wersja z wolnossącego silnika nie obsłuży dobrze mocniej obciążonego turbo. Po wymianie zawsze kasuję błędy i robię jazdę próbną, żeby upewnić się, że wartości rzeczywiste i zadane wróciły do normy.
Najrozsądniejsza zasada jest prosta: najpierw pomiar, potem zakup. Jeśli chcesz, mogę przygotować też osobny poradnik o tym, jak sprawdzić MAP sensor multimetrem i testerem OBD krok po kroku.
