W silniku spalinowym liczy się nie tylko paliwo, ale przede wszystkim to, ile powietrza trafia do cylindrów. Przepływomierz masowego powietrza, czyli MAF, przekazuje sterownikowi silnika informację, na podstawie której dobierana jest dawka paliwa, a od tego zależą spalanie, elastyczność i emisja spalin. W tym artykule rozkładam zasadę działania na prosty język, pokazuję typowe objawy awarii i wyjaśniam, kiedy czyszczenie ma sens, a kiedy lepiej szukać przyczyny gdzie indziej.
Najkrócej rzecz ujmując, MAF ma pokazać sterownikowi, ile powietrza naprawdę wpada do silnika
- Mierzy masę powietrza, a nie tylko jego objętość, więc pomaga precyzyjnie dobrać paliwo.

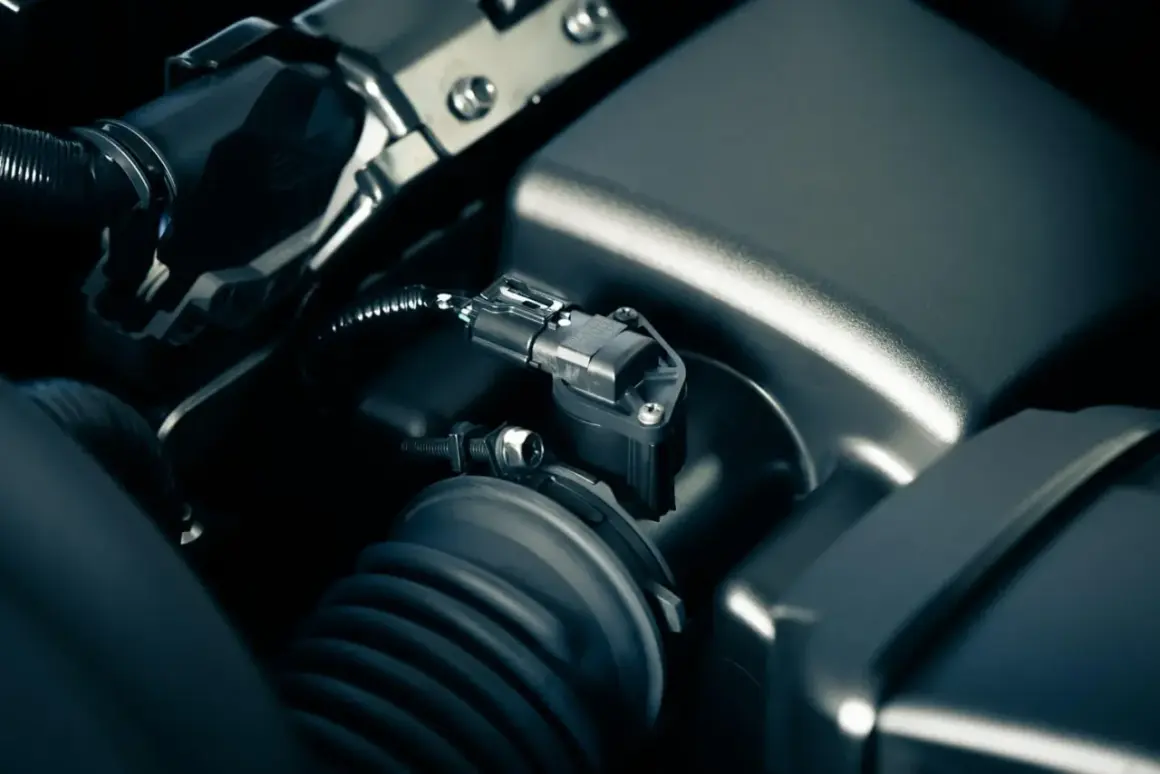

- Najczęściej siedzi w przewodzie dolotowym między filtrem powietrza a przepustnicą lub tuż przed nią.
- W większości konstrukcji element pomiarowy jest podgrzewany i chłodzony przepływem powietrza.
- Zabrudzony albo uszkodzony czujnik daje objawy takie jak nierówne obroty, szarpanie i większe spalanie.
- Brudny filtr, nieszczelność dolotu i źle dobrane środki do czyszczenia często robią większy problem niż sam czujnik.
Jak czujnik MAF mierzy powietrze w dolocie
Najprościej mówiąc, ten czujnik nie liczy „ile powietrza przeszło” jak wodomierz, tylko ocenia masę powietrza, czyli to, ile tlenu faktycznie trafi do komory spalania. To ważne, bo dwa identyczne objętościowo strumienie powietrza mogą mieć inną masę, jeśli różnią się temperaturą lub gęstością.
W praktyce spotyka się dwa rozwiązania: hot wire i hot film. W obu przypadkach element pomiarowy jest utrzymywany w kontrolowanej temperaturze, wyższej niż temperatura zasysanego powietrza. Gdy przez kanał przelatuje więcej powietrza, element mocniej się chłodzi, a układ sterujący zwiększa prąd potrzebny do utrzymania zadanej temperatury. Właśnie ta zmiana staje się sygnałem dla sterownika silnika.
Hot wire i hot film robią to samo, tylko nie identycznie
W czujniku hot wire pracuje cienki drut oporowy, a w hot filmie warstwa oporowa naniesiona na podłoże. Z punktu widzenia kierowcy różnica nie jest kosmetyką, tylko sposobem odczytu i odpornością na warunki pracy. Hot film częściej spotyka się w nowszych konstrukcjach, bo łatwiej go zamknąć w kompaktowej obudowie i lepiej znosi pulsacje przepływu.
Praktyczna korzyść jest prosta: im stabilniejszy i dokładniejszy pomiar, tym mniej zgadywania po stronie ECU, czyli elektronicznego sterownika silnika. A to już przekłada się na realną kulturę pracy jednostki.
Dlaczego temperatura powietrza ma znaczenie
Sam przepływ nie wystarczy. Powietrze zimne jest gęstsze, a ciepłe rzadsze, więc przy tej samej objętości silnik dostaje inną ilość tlenu. Dlatego w czujniku często pracuje także termistor, czyli element mierzący temperaturę zasysanego powietrza. Sterownik łączy te dane i koryguje dawkę paliwa, zamiast opierać się na jednym uproszczeniu.
Po co w środku jest obejście strumienia
W wielu konstrukcjach część powietrza trafia do strefy pomiarowej przez niewielki kanał obejściowy. To nie jest przypadkowy detal, tylko sposób na uspokojenie przepływu i ochronę elementu pomiarowego przed bezpośrednim uderzaniem zanieczyszczeń. Dobre rozwiązanie zmniejsza też wpływ pulsacji, które pojawiają się przy szybkiej zmianie obciążenia silnika.
Sama zasada jest prosta, ale dopiero połączenie z ECU pokazuje, dlaczego jeden brudny element potrafi rozstroić cały silnik.
Dlaczego sterownik silnika potrzebuje tego sygnału
Silnik nie pracuje na „oko”. Sterownik musi w ułamku sekundy wiedzieć, ile powietrza trafia do cylindrów, żeby wyliczyć dawkę paliwa i utrzymać właściwy stosunek mieszanki. Gdy sygnał z przepływomierza jest wiarygodny, wtrysk działa płynnie, a jednostka reaguje przewidywalnie na gaz.
Ja patrzę na to tak: MAF jest jednym z czujników, które nie robią efektu „wow”, ale bardzo szybko pokazują, czy układ dolotowy oddycha tak, jak powinien. Dzięki niemu sterownik może:
- precyzyjnie dobrać dawkę paliwa do aktualnego obciążenia,
- utrzymać stabilny bieg jałowy,
- szybko zareagować przy gwałtownym dodaniu gazu,
- korygować pracę układu EGR i emisję spalin,
- współpracować z sondą lambda, czyli czujnikiem tlenu w spalinach, przy dopracowaniu mieszanki.
Jeśli sygnał jest zaniżony albo zawyżony, sterownik zaczyna podawać za mało albo za dużo paliwa. Wtedy pojawiają się objawy, które kierowca czuje od razu, a nie dopiero po podpięciu testera.
Objawy, że pomiar powietrza zaczyna kłamać
Uszkodzony lub zabrudzony czujnik nie zawsze od razu zapala lampkę check engine. Czasem samochód po prostu zaczyna jeździć gorzej, a kierowca przez kilka dni przyzwyczaja się do szarpania i większego spalania. Właśnie dlatego przy takich objawach nie warto zaczynać od wymiany „na czuja”.
| Objaw | Co zwykle oznacza | Co sprawdzić jako pierwsze |
|---|---|---|
| Nierówne obroty na biegu jałowym | Zabrudzenie czujnika, zły odczyt masy powietrza, nieszczelność dolotu | Filtr powietrza, opaski, przewody, wtyczkę czujnika |
| Szarpanie przy przyspieszaniu | ECU dostaje spóźniony albo błędny sygnał o obciążeniu | Odczyty na żywo, stan przepływomierza i szczelność układu |
| Większe spalanie | Mieszanka robi się zbyt bogata lub zbyt uboga i sterownik ją koryguje | Dane z testera, filtr, dolot, stan sondy lambda |
| Czarny dym lub wyraźnie cięższa praca silnika | Za duża dawka paliwa albo zła korekta pod obciążeniem | Układ dolotowy i odczyt masy powietrza |
| Gaśnięcie po uruchomieniu lub przy odpuszczaniu gazu | Skrajnie zafałszowany pomiar albo mocne zanieczyszczenie kanału pomiarowego | Stan czujnika, wiązka, szczelność i ewentualne błędy zapisane w ECU |
W diagnostyce nie opieram się wyłącznie na kontrolce. Dużo więcej mówią dane bieżące i porównanie odczytów z tym, czego silnik powinien potrzebować w danym momencie. W wielu układach sygnał czujnika mieści się orientacyjnie w zakresie od około 0,2 V do 4,8 V, ale sens ma przede wszystkim porównanie z wartościami oczekiwanymi dla konkretnego modelu. Sama lampka nie powie, czy winny jest sensor, nieszczelność, czy brudny dolot.
To prowadzi do pytania, co konkretnie potrafi taki czujnik rozstroić i kiedy czyszczenie ma sens, a kiedy jest już tylko doraźnym ruchem.
Co psuje przepływomierz i czego nie robić przy czyszczeniu
Najczęstszy winowajca jest banalny: brudny albo źle założony filtr powietrza. Gdy filtr przepuszcza kurz, pył albo olej z niefabrycznego wkładu, osad trafia na element pomiarowy i zaczyna zakłamywać odczyt. W praktyce równie groźne są nieszczelności za czujnikiem, bo sterownik zakłada, że do silnika trafia powietrze tylko tym kanałem, przez który je zmierzył.
Najczęstsze przyczyny problemów
- zanieczyszczony lub źle dobrany filtr powietrza,
- nieszczelny przewód dolotowy, pęknięta rura lub rozszczelniona opaska,
- olej i pył z filtrów nasączanych olejem,
- uszkodzona wtyczka, korozja styków albo przerwany przewód,
- zbyt agresywne czyszczenie, które uszkadza delikatny element pomiarowy.
Przeczytaj również: Filtr powietrza - co ile wymieniać i jak dbać?
Jak czyścić z głową
- Najpierw zdejmuję element tylko wtedy, gdy dostęp jest bezpieczny i niczego nie trzeba rozrywać na siłę.
- Używam wyłącznie środka przeznaczonego do czyszczenia MAF, a nie dowolnego odtłuszczacza czy preparatu do hamulców.
- Nie dotykam drutu ani filmu pomiarowego, bo to najłatwiejszy sposób, żeby zniszczyć czujnik zamiast go uratować.
- Po czyszczeniu czekam, aż wszystko całkowicie wyschnie, i sprawdzam, czy uszczelka oraz przewód dolotowy są w dobrym stanie.
- Jeśli błąd wraca, szukam przyczyny dalej, zamiast zakładać, że „jeszcze jedno czyszczenie” rozwiąże temat.
Ważny szczegół: czyszczenie bywa skuteczne przy lekkim osadzie, ale przy uszkodzeniu elektrycznym albo wypalonym elemencie grzejnym pomaga tylko częściowo albo wcale. Taki czujnik może jeszcze działać, lecz jego charakterystyka już nie będzie poprawna. Tu nie ma sensu liczyć na cud, bo silnik szybko pokaże, że otrzymuje błędne dane.
Żeby nie pomylić przyczyny z objawem, dobrze jest też odróżnić MAF od MAP, bo te czujniki robią podobną robotę inną metodą.
MAF a MAP i dlaczego oba czujniki nie robią dokładnie tego samego
To jedno z częstszych nieporozumień. MAF mierzy masę powietrza trafiającego do silnika, a MAP mierzy ciśnienie w kolektorze dolotowym. Na tej podstawie sterownik może wyliczać ilość powietrza, ale robi to pośrednio, korzystając dodatkowo z temperatury i obrotów. Taka metoda nazywa się speed density.
| Cecha | MAF | MAP |
|---|---|---|
| Co mierzy | Rzeczywistą masę lub strumień powietrza | Ciśnienie w kolektorze dolotowym |
| Gdzie zwykle pracuje | W przewodzie dolotowym, zwykle za filtrem powietrza | W kolektorze dolotowym lub na przewodzie ciśnieniowym |
| Największa zaleta | Bardzo bezpośredni pomiar ilości powietrza | Prostsza konstrukcja i mniejsza wrażliwość na niektóre zabrudzenia dolotu |
| Typowe zastosowanie | Dokładne sterowanie dawką paliwa, często w autach drogowych | Obliczanie obciążenia silnika, często jako alternatywa lub uzupełnienie |
| W silnikach turbo | Często współpracuje z innymi czujnikami | Pomaga kontrolować doładowanie i pracę układu dolotowego |
W praktyce oba rozwiązania mają sens, ale każde trochę inny. MAF daje sterownikowi bezpośredni obraz tego, ile powietrza zostało zassane, a MAP pozwala zbudować model pracy silnika na podstawie ciśnienia. W autach doładowanych niekiedy oba czujniki współpracują, bo wtedy kontrola nad mieszanką i doładowaniem jest po prostu pełniejsza.
Jeśli zapamiętasz tę różnicę, łatwiej unikniesz niepotrzebnych kosztów i szybciej dojdziesz do prawdziwej usterki.
Co sprawdzić, zanim wymienisz czujnik na ślepo
Gdy mam do czynienia z objawami sugerującymi problem z pomiarem powietrza, zawsze idę po kolei. Najpierw oglądam filtr, potem dolot, później wtyczkę i przewody, a dopiero na końcu sam czujnik. Taka kolejność oszczędza czas, bo bardzo często winny nie jest sensor, tylko wszystko wokół niego.
- stan filtra powietrza i jego poprawne osadzenie,
- szczelność przewodów między filtrem a silnikiem,
- czystość złącza elektrycznego i brak nalotu na stykach,
- odczyty bieżące z testera OBD, najlepiej porównane z parametrami wzorcowymi,
- ewentualne nieszczelności podciśnienia i błędy w układzie dolotowym.
Jeśli po tych krokach silnik nadal pracuje źle, dopiero wtedy traktuję czujnik jako realnego podejrzanego. W przeciwnym razie łatwo wymienić sprawną część i zostawić prawdziwy problem nietknięty. To właśnie dlatego przy diagnozie układu dolotowego liczy się kolejność, a nie pośpiech.
Najrozsądniej traktować MAF jako czujnik, który nie tyle „dodaje mocy”, ile pilnuje, żeby silnik dostał właściwy punkt odniesienia do dawkowania paliwa. Jeśli odczyt jest fałszywy, cały układ zaczyna pracować na błędnych założeniach, a objawy pojawiają się szybko: od nierównego biegu jałowego po spalanie wyższe, niż powinno.
