Kontrola czujnika wału to jedna z tych diagnoz, które potrafią zaoszczędzić sporo czasu, ale tylko wtedy, gdy robi się ją po kolei. W praktyce najpierw sprawdzam objawy, później typ sensora, zasilanie i sygnał, bo sama wymiana części często kończy się zgadywaniem. Poniżej pokazuję prosty, warsztatowy sposób postępowania: od multimetru i skanera OBD, przez oscyloskop, aż po elementy, które łatwo pominąć, a potrafią udawać awarię czujnika.
Najważniejsze informacje, zanim sięgniesz po miernik
- Brak rozruchu, gaśnięcie i nierówna praca to najczęstsze sygnały, że problem może dotyczyć czujnika wału.
- Czujnik indukcyjny i czujnik Halla sprawdza się inaczej, więc nie zaczynaj od losowych wartości z internetu.
- Multimetr wystarczy do wstępnej selekcji, ale oscyloskop najpewniej pokazuje jakość sygnału.
- Stały błąd w sterowniku nie oznacza automatycznie uszkodzonego czujnika, bo winna bywa też wiązka, masa albo koło sygnałowe.
- Test na zimno i na ciepło ma sens, bo część usterek ujawnia się dopiero po rozgrzaniu silnika.
Po objawach poznasz, że problem może leżeć w czujniku
Czujnik wału odpowiada za informację o położeniu i prędkości obrotowej silnika, więc kiedy zaczyna szwankować, objawy zwykle dotyczą rozruchu albo pracy na biegu jałowym. Ja zawsze podchodzę do tego ostrożnie: jeden symptom jeszcze niczego nie przesądza, ale kilka naraz daje już bardzo wyraźny trop.
- Kontrolka silnika i zapisany błąd obwodu lub sygnału, często z okolic kodu P0335.
- Silnik kręci, ale nie odpala, zwłaszcza gdy sterownik nie widzi obrotów podczas rozruchu.
- Gaśnięcie po nagrzaniu albo trudności z odpaleniem na ciepło, co często wskazuje na usterkę termiczną.
- Nierówna praca, szarpanie i spadek mocy, bo sterownik dostaje niepewny sygnał czasu i obrotów.
- Wyraźnie gorszy rozruch mimo sprawnego akumulatora i rozrusznika.
Ważne jest jeszcze jedno: te objawy mogą przypominać awarię pompy paliwa, cewki, immobilizera albo samego sterownika silnika, więc nie zamykam diagnozy po samym odczuciu kierowcy. Jeśli symptomów jest kilka, przechodzę do typu czujnika, bo od tego zależy cały dalszy pomiar.
Najpierw rozpoznaj typ czujnika i przygotuj pomiary
To jest punkt, na którym wiele diagnoz się wykłada. Czujnik indukcyjny i czujnik Halla działają inaczej, mają inny sposób zasilania i inny kształt sygnału, więc ten sam miernik może dać zupełnie różne wnioski.
| Cecha | Czujnik indukcyjny | Czujnik Halla |
|---|---|---|
| Liczba przewodów | Zwykle 2, czasem pojawia się dodatkowy przewód ekranowania | Zwykle 3 |
| Sygnał | Napięcie AC, które rośnie wraz z obrotami | Sygnał cyfrowy, przełączający się między stanami |
| Co sprawdzam najpierw | Opór, ciągłość wiązki, napięcie podczas kręcenia rozrusznikiem | Zasilanie, masę i przełączanie sygnału |
| Najczęstsze słabe punkty | Zabrudzenie, opiłki, zbyt duża szczelina, uszkodzona tarcza impulsowa | Brak zasilania, słaba masa, przerwa w przewodach, uszkodzenie elektroniki |
Nie ufam wyłącznie liczbie pinów, bo zdarzają się wyjątki z przewodem ekranowanym. Dlatego przed pomiarem chcę wiedzieć, czy mam do czynienia z czujnikiem, który sam generuje sygnał, czy z takim, który wymaga zasilania z zewnątrz. Do sensownej diagnostyki przygotowuję też multimetr, skaner OBD i, jeśli mam dostęp, oscyloskop.
W praktyce taki porządek oszczędza najwięcej czasu, bo od razu wiem, w którą stronę iść z pomiarem.
Pomiary multimetrem, które naprawdę coś mówią
Nie zaczynam od wartości oporu z internetu. W elektronice samochodowej ważniejszy jest kontekst niż sama cyfra, bo producent i typ czujnika potrafią zmienić zakres, a zbyt szybki wniosek kończy się niepotrzebną wymianą części.
Czujnik indukcyjny
- Najpierw rozpinam wtyczkę i oglądam piny, przewody oraz obudowę. Zielony nalot, olej albo luźny styk potrafią zrobić większy bałagan niż sam czujnik.
- Sprawdzam ciągłość wiązki do sterownika, bo przerwa w kablu bywa trudniejsza do znalezienia niż uszkodzony sensor.
- Pomiar rezystancji samego czujnika porównuję wyłącznie z dokumentacją auta. Nie ma jednej uniwersalnej wartości, która pasuje do wszystkich modeli.
- Podczas kręcenia rozrusznikiem sprawdzam napięcie AC. Jeśli sygnał nie pojawia się albo jest wyraźnie słaby, szukam problemu w czujniku, szczelinie albo kole sygnałowym.
- Jeśli objaw pojawia się tylko na ciepło, powtarzam test po rozgrzaniu silnika. To dobry sposób na wychwycenie usterki, która znika po ostygnięciu.
Przeczytaj również: Odma olejowa - objawy, naprawa i ukryte problemy silnika
Czujnik Halla
- Sprawdzam zasilanie i masę przy włączonym zapłonie, bo bez tego sygnał nie ma prawa być poprawny.
- Podpinam się od tyłu złącza, czyli robię back-probing, żeby nie rozłączać wtyczki i nie wywoływać sztucznej przerwy w obwodzie.
- Na przewodzie sygnałowym szukam przełączania między stanem niskim i wysokim podczas kręcenia. Stały poziom to dla mnie sygnał ostrzegawczy.
- Jeśli poruszenie wiązki powoduje zanik sygnału, podejrzewam przewód albo złącze, a nie od razu sam czujnik.
Tu jest ważna różnica praktyczna: rezystancja nie jest głównym testem dla czujnika Halla. Taki pomiar może tylko wprowadzić w błąd, bo o jakości pracy decyduje zasilanie, masa i przełączanie sygnału. Kiedy te trzy rzeczy są potwierdzone, przechodzę do przebiegu sygnału, bo tam wychodzi najwięcej ukrytych usterek.

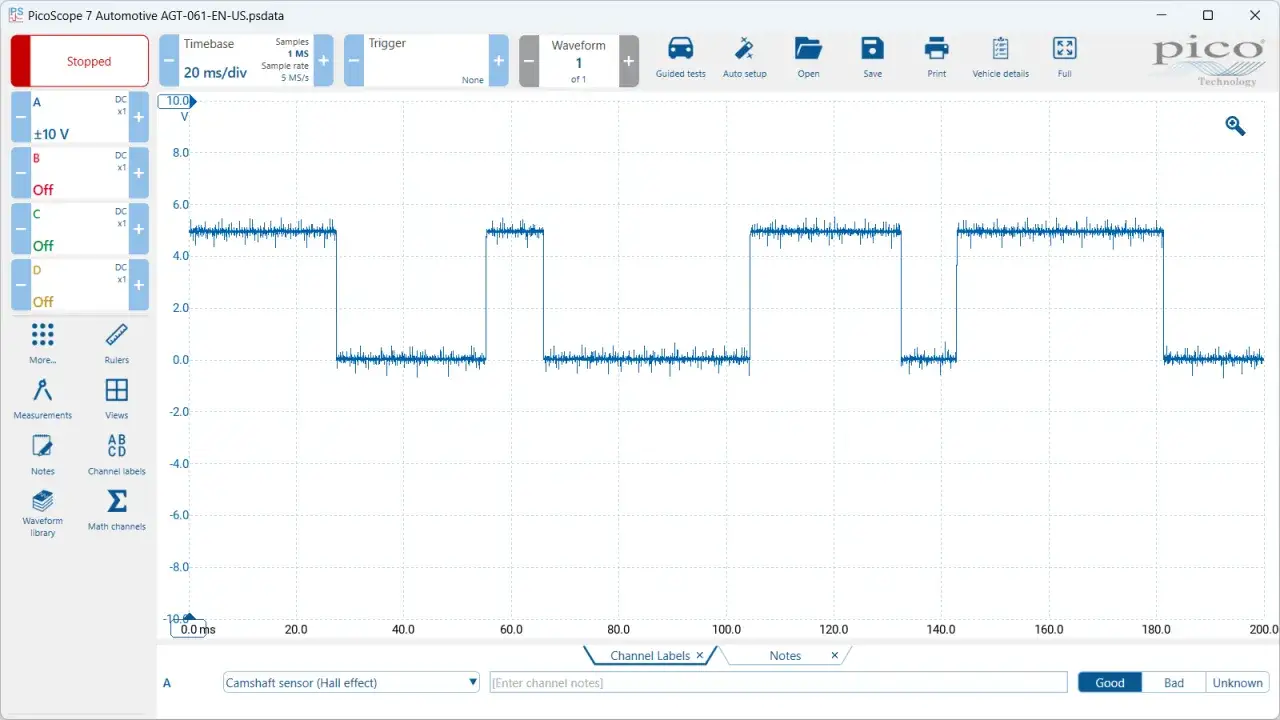

Oscyloskop i dane na żywo pokażą, co naprawdę się dzieje
Jeśli mam oscyloskop, traktuję go jako test rozstrzygający. Multimetr powie mi, czy układ żyje, ale oscyloskop pokaże, czy sygnał jest czysty, stabilny i zgodny z ruchem wału. To szczególnie ważne przy usterkach przerywanych, które pojawiają się tylko przy rozgrzanym silniku albo przy drganiach.
| Narzędzie | Co wykrywa najlepiej | Ograniczenie |
|---|---|---|
| Multimetr | Zasilanie, przerwę, podstawową reakcję czujnika | Nie pokaże krótkich zaników i zakłóceń sygnału |
| Skaner OBD | To, czy sterownik widzi obroty podczas rozruchu | Nie pokaże pełnego kształtu przebiegu |
| Oscyloskop | Dropouty, zniekształcenia, nieregularny odstęp zębów i zakłócenia | Wymaga trochę wprawy w interpretacji |
W indukcyjnym czujniku szukam stabilnego przebiegu zgodnego z pracą koła sygnałowego, a w Hallu sprawdzam równy prostokąt bez przypadkowych dziur. Przerwa odniesienia w kole sygnałowym jest normalna, bo pomaga sterownikowi rozpoznać punkt odniesienia wału, ale każda dodatkowa nieregularność już mnie niepokoi.
Równolegle patrzę na dane na żywo ze скanera OBD. Jeśli podczas rozruchu obroty silnika pozostają na zero, a rozrusznik normalnie kręci, to mam bardzo mocną wskazówkę, że ECU nie dostaje poprawnego sygnału. Gdy sygnał pojawia się tylko na zimno albo tylko po rozgrzaniu, podejrzewam usterkę termiczną, przewód przy silniku albo problem ze złączem.
To właśnie w tym miejscu najłatwiej odróżnić realną awarię od złego montażu lub uszkodzenia wiązki, więc dalej zawsze sprawdzam błędy, które najczęściej psują diagnozę.
Najczęstsze błędy, które kosztują czas i pieniądze
- Wymiana czujnika bez sprawdzenia zasilania i masy - wtedy nowa część niczego nie zmienia, bo problem siedzi obok.
- Pomiar tylko na zimno - część usterek wychodzi dopiero po rozgrzaniu sensora albo wiązki.
- Ignorowanie koła sygnałowego - zabrudzenie, opiłki, pęknięty ząb albo bicie potrafią udawać uszkodzony czujnik.
- Mylenie czujnika wału z czujnikiem wałka rozrządu - objawy bywają podobne, ale testy już nie.
- Wierzenie jednemu kodowi błędu - sterownik sygnalizuje problem, ale nie zawsze wskazuje winowajcę wprost.
- Sprawdzanie samego sensora bez wiązki - przewód potrafi przerywać dopiero przy drganiach silnika.
W praktyce właśnie te błędy najczęściej zamieniają prostą diagnozę w kilkudniowe szukanie winnego. Kiedy ich unikam, szybciej dochodzę do sedna i nie wymieniam części tylko dlatego, że „wydaje się podejrzana”.
Co jeszcze sprawdzam, gdy sam czujnik wygląda dobrze
Jeżeli czujnik przechodzi podstawowe testy, szukam problemu w jego otoczeniu. Najczęściej winne są rzeczy mechaniczne albo elektryczne, które potrafią zabić poprawny sygnał mimo sprawnego sensora.
- Koło sygnałowe - czy nie ma ubytków, bicia, pęknięć albo śladów ocierania.
- Szczelina montażowa - zbyt duży odstęp między czujnikiem a tarczą impulsową osłabia odczyt.
- Wiązka przy silniku i skrzyni - przewody narażone na temperaturę i wibracje potrafią pękać wewnątrz izolacji.
- Punkty masowe - słaba masa silnika potrafi zniekształcić pracę całego układu.
- Prędkość rozruchu - zbyt wolno kręcący rozrusznik może dawać sygnał graniczny, trudny do odczytu.
- Adaptacja po wymianie - w części aut po montażu trzeba wykonać procedurę relearn lub adaptację, żeby sterownik poprawnie odczytał położenie wału.
Jeśli miałbym zostawić jedną praktyczną zasadę, to tę: nie wymieniam czujnika tylko dlatego, że jest podejrzany. Najpierw potwierdzam zasilanie, masę i sygnał, a dopiero potem szukam części do wymiany. W diagnostyce wału to oszczędza najwięcej czasu i pieniędzy, a przy okazji pokazuje, czy problem naprawdę leży w sensorze, czy w całym jego otoczeniu.
