Elektronika sterująca silnikiem opiera się na kilku sygnałach, które muszą być spójne co do milisekundy. Gdy jeden z nich zaczyna przekłamywać, auto potrafi gorzej odpalać, szarpać, tracić moc albo wejść w tryb awaryjny bez oczywistej przyczyny. W tym tekście wyjaśniam, jak działa czujnik położenia wałka rozrządu, po czym rozpoznać jego awarię, jak odróżnić ją od innych usterek i ile realnie kosztuje naprawa.
Najważniejsze informacje o tym elemencie w skrócie
- To czujnik, który podaje sterownikowi silnika informację o położeniu wałka i pomaga utrzymać właściwy moment wtrysku oraz zapłonu.
- Typowe objawy awarii to trudniejszy rozruch, nierówna praca, spadek mocy, szarpanie i kontrolka check engine.
- Problem często wygląda jak usterka zapłonu, zasilania, wiązki albo nawet rozrządu, więc diagnostyka przed wymianą ma duże znaczenie.
- W prostych autach sama wymiana bywa szybka i niedroga, ale koszt całości potrafi mocno wzrosnąć przez trudny dostęp albo błędną diagnozę.
- Najbezpieczniej dobierać część po numerze silnika, typie złącza i rodzaju sensora, a nie tylko po modelu auta.
Jak ten element utrzymuje synchronizację silnika
Patrzę na ten czujnik jak na punkt orientacyjny dla sterownika silnika. Jego zadanie jest proste w opisie, ale kluczowe w skutkach: informuje ECU, w jakim położeniu znajduje się wałek rozrządu, dzięki czemu komputer wie, kiedy podać paliwo, kiedy zainicjować zapłon i jak sterować pracą zmiennych faz rozrządu. W praktyce chodzi o to, żeby cylindry pracowały w odpowiedniej kolejności i w odpowiednim momencie, bez zgadywania.

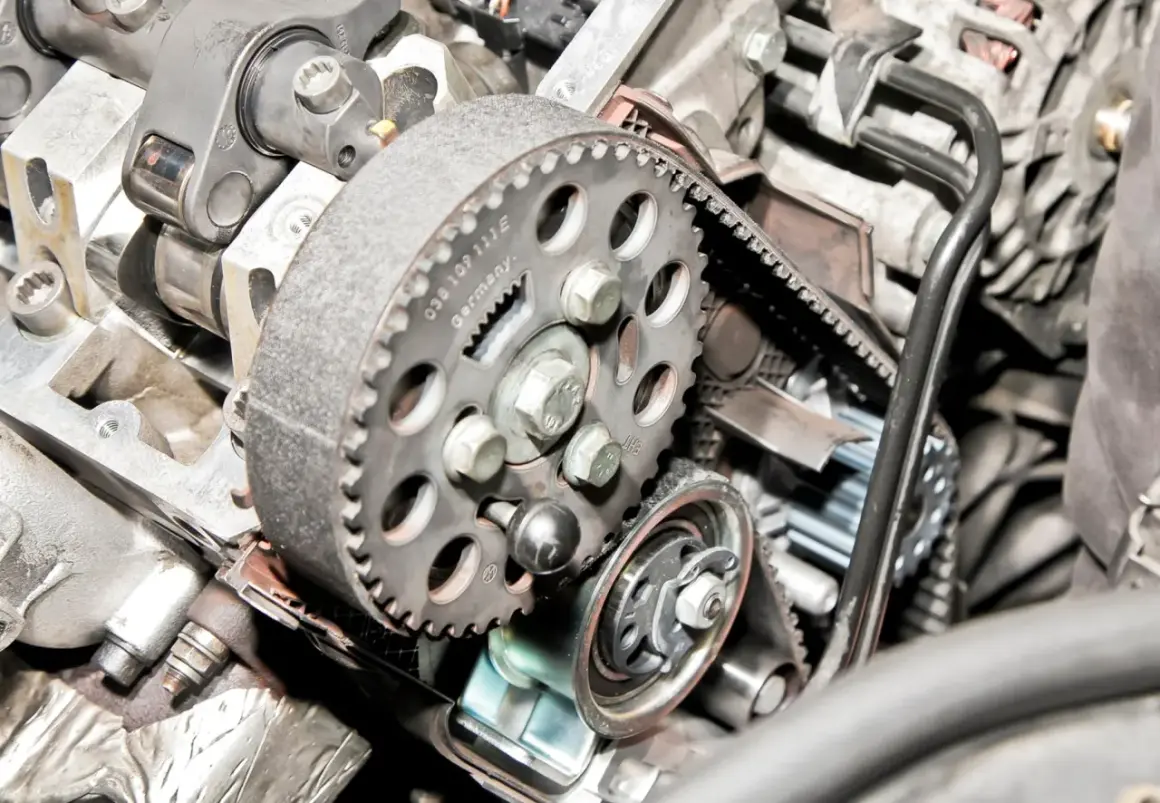

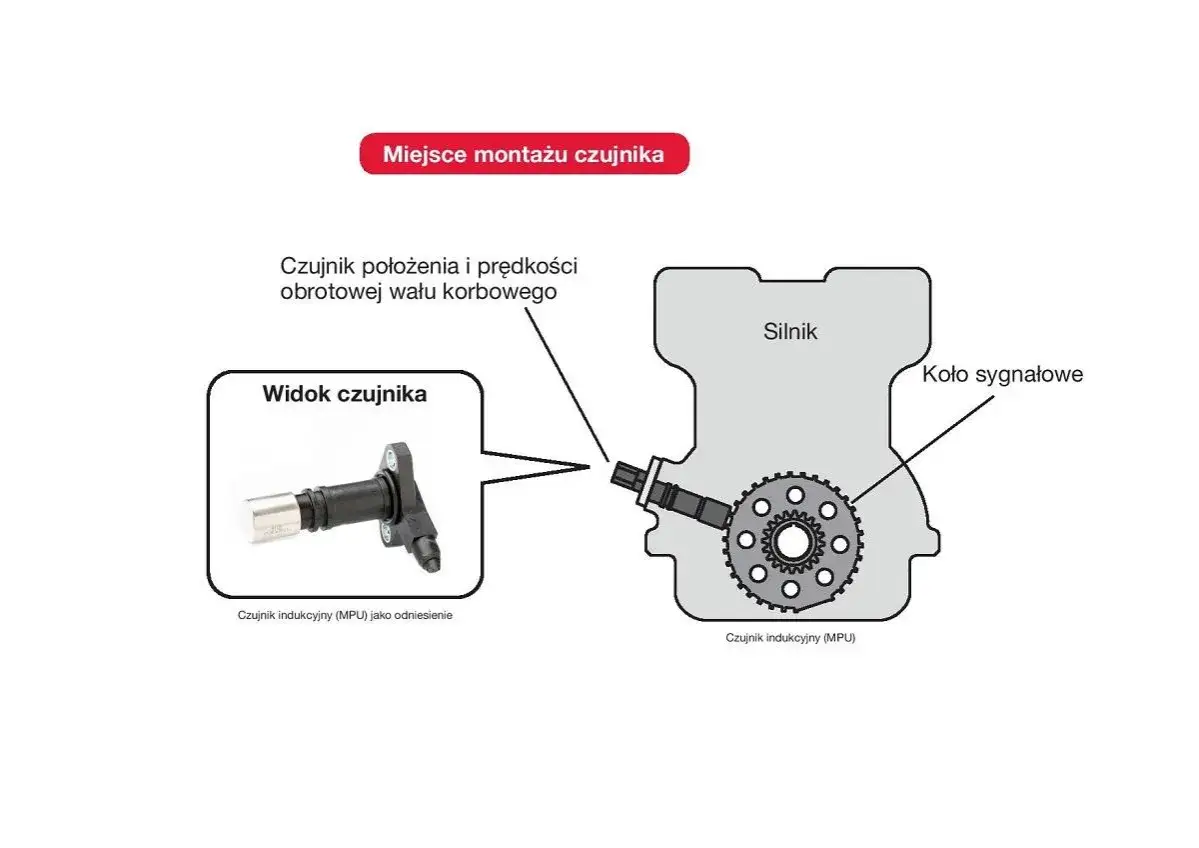

Sam element zwykle siedzi przy głowicy silnika, blisko wałka rozrządu lub naprzeciw koła sygnałowego. W nowszych autach bardzo często jest to czujnik Halla, czyli element, który reaguje na zmianę pola magnetycznego i dobrze radzi sobie przy niskich obrotach. W starszych konstrukcjach spotyka się też rozwiązania indukcyjne, prostsze, ale mniej precyzyjne przy niskiej prędkości obrotowej. Z punktu widzenia kierowcy ważniejszy od samej technologii jest efekt: sterownik ma dostać czysty, wiarygodny sygnał, bez przerw i zakłóceń.
Właśnie dlatego ten czujnik nie pracuje samodzielnie. Jego sygnał musi zgadzać się z informacją z wału korbowego, a cały układ rozrządu ma być ustawiony mechanicznie bez odchyleń. Kiedy te dane zaczynają się rozmijać, następne objawy pojawiają się szybko i często wyglądają jak zupełnie inna usterka.
Po czym rozpoznać awarię bez zgadywania
Największy problem z tą usterką polega na tym, że objawy nie są spektakularne na pierwszy rzut oka. Samochód może jeszcze jechać, ale robi to gorzej, mniej równo i mniej przewidywalnie. Ja zawsze zaczynam od objawów, bo to one najczęściej podpowiadają, czy winny jest sam czujnik, czy raczej coś wokół niego.
| Objaw | Co może sugerować | Co sprawdzić najpierw |
|---|---|---|
| Trudniejszy rozruch, zwłaszcza na ciepłym silniku | Sygnał z wałka dociera z opóźnieniem albo zanika | Błędy OBD, wtyczkę, zasilanie i masę czujnika |
| Falujące obroty na biegu jałowym | Sterownik nie widzi stabilnej synchronizacji | Parametry bieżące, szczelność dolotu, wiązkę |
| Spadek mocy i ospała reakcja na gaz | Układ zapłonu lub wtrysku pracuje w trybie zachowawczym | Odczyt kodów błędów i porównanie sygnałów czujników |
| Szarpanie podczas jazdy | Przerywany sygnał albo problem z rozruchem faz rozrządu | Wiązkę, czujnik, elektrozawory sterujące fazami |
| Kontrolka check engine | Sterownik zarejestrował błąd synchronizacji lub sygnału | Kody typu P0340, P0341 i dane zamrożone |
| Wyższe zużycie paliwa | Silnik pracuje mniej efektywnie | Dopiero po diagnostyce, nie na ślepo |
W praktyce szczególnie podejrzane są kody związane z obwodem czujnika, synchronizacją albo nieprawidłowym sygnałem położenia. To jednak nadal nie jest dowód, że padł wyłącznie sam sensor. Taki błąd równie dobrze może wywołać uszkodzona wtyczka, olej w złączu, przerwany przewód albo problem z mechaniką rozrządu, więc przechodzę od objawów do porównania z innymi usterek.
Jak odróżnić awarię czujnika od problemu z rozrządem albo wiązką
Tu najłatwiej popełnić kosztowny błąd. Kierowca widzi check engine i nierówną pracę, więc kupuje nowy element, montuje go i liczy, że po sprawie. Tymczasem ten sam zestaw objawów może dawać kilka różnych przyczyn, a każda wymaga innego podejścia. Dlatego ja rozdzielam trzy poziomy problemu: sam czujnik, jego instalację elektryczną i mechanikę rozrządu.
| Potencjalna przyczyna | Typowy obraz usterki | Co daje największą wskazówkę |
|---|---|---|
| Uszkodzony czujnik wałka | Opóźniony rozruch, szarpanie, błędy synchronizacji, gorsza praca na biegu jałowym | Stabilność sygnału w parametrach bieżących i test oscyloskopem |
| Uszkodzona wiązka lub wtyczka | Objawy pojawiają się losowo, często po deszczu, myciu silnika albo wibracjach | Zaolejenie, śniedź, luźny pin, przerwany przewód |
| Przestawiony lub zużyty rozrząd | Silnik pracuje nierówno, może wydawać nietypowe dźwięki, a błędy wracają po skasowaniu | Oznaki mechanicznego rozjechania synchronizacji i kontrola ustawienia |
| Czujnik wału korbowego | Auto może w ogóle nie odpalić albo zgasnąć nagle w czasie jazdy | Brak podstawowego sygnału obrotów silnika |
Jeśli po skasowaniu błędu problem wraca niemal od razu, nie zakładałbym automatycznie, że nowa część rozwiąże sprawę. Gdy sygnał z wałka jest niestabilny, a rozrząd był niedawno naprawiany, trzeba sprawdzić również ustawienie mechaniczne, stan napinacza i koła sygnałowego. Właśnie to rozróżnienie pozwala oszczędzić czas i pieniądze, więc następny krok to diagnostyka, a nie przypadkowy zakup.
Jak diagnozować usterkę krok po kroku
Diagnozę zaczynam od prostych rzeczy, ale nie kończę na prostych przypuszczeniach. Sam odczyt błędów z OBD daje tylko kierunek, a nie pewność. Dopiero połączenie kodów, danych bieżących i oględzin instalacji pokazuje, czy problem jest elektryczny, mechaniczny, czy mieszany.
- Odczytaj błędy i dane zamrożone. Zwróć uwagę, przy jakich obrotach, temperaturze i obciążeniu pojawił się problem.
- Sprawdź parametry bieżące. Jeśli sterownik widzi skoki sygnału, zerwania albo nielogiczne wartości, to ważna wskazówka.
- Oglądnij wtyczkę i przewody. Szukaj oleju, wilgoci, nadtopień, śniedzi i luźnych pinów.
- Zmierz zasilanie i masę. Czujnik Halla zwykle potrzebuje poprawnego napięcia odniesienia oraz pewnej masy, więc tu nie ma miejsca na przypadek.
- Jeśli masz dostęp do oscyloskopu, sprawdź przebieg sygnału. To jedno z najlepszych narzędzi, bo pokazuje przerwy, zakłócenia i zanik impulsów.
- Porównaj sygnał z informacją z wału korbowego. Sterownik musi widzieć oba sygnały w logicznej relacji.
- Po każdej naprawie skasuj błędy i wykonaj jazdę próbną. Samo zgaszenie kontrolki nie oznacza, że problem został usunięty.
W tym miejscu często wychodzi prawda: albo czujnik faktycznie nie daje sygnału, albo dostaje złą masę, albo mechanika rozrządu nie zgadza się z elektroniką. Na tym etapie już łatwo zdecydować, czy wymiana ma sens, czy trzeba szukać głębiej, a to prowadzi do kosztów.
Ile kosztuje wymiana i kiedy naprawa jest szybka
Ceny potrafią się różnić mocniej, niż wielu kierowców zakłada. W prostych modelach sam element jest niedrogi, a dostęp do niego zajmuje kilka minut. W bardziej zabudowanych silnikach koszt rośnie przez czas pracy, demontaż osłon, konieczność odpięcia kilku elementów i większe ryzyko, że usterka okaże się bardziej złożona niż sam sensor.
| Element kosztu | Orientacyjny zakres | Kiedy rośnie |
|---|---|---|
| Sam czujnik w tańszym zamienniku | 40-150 zł | Przy popularnych wersjach są szerokie różnice jakości i dostępności |
| Lepszy zamiennik lub część OE | 150-300 zł | W nowszych autach, przy lepszych materiałach i precyzyjniejszych rozwiązaniach |
| Oryginał w droższych modelach | 200-800 zł, czasem więcej | Przy markach premium, trudnym dostępie i elektronice zintegrowanej z układem |
| Robocizna | 20-300 zł | Gdy dostęp jest ciasny, a demontaż wymaga dodatkowych czynności |
| Diagnostyka komputerowa | 100-250 zł | Jeśli warsztat liczy ją osobno od naprawy |
W praktyce prosta wymiana może zamknąć się w kwocie około 100-400 zł, ale całkowity rachunek bywa wyższy, jeśli trzeba rozbierać większą część osprzętu albo problem leży gdzie indziej. Czas pracy to najczęściej kilkanaście minut do około godziny, choć w ciasnych komorach silnika potrafi się wydłużyć. Jeżeli auto po naprawie nadal zgłasza błąd, koszt rośnie już nie przez sam czujnik, tylko przez dalszą diagnostykę, i to jest moment, w którym warto przestać wymieniać części na próbę.
Jak wybrać właściwy zamiennik i uniknąć błędów montażowych
Najlepszy zakup to nie ten najtańszy, tylko ten właściwy. Przy tym elemencie liczy się nie tylko model auta, ale też kod silnika, typ złącza, długość przewodu, liczba pinów i technologia sensora. Dwie części wyglądające podobnie potrafią różnić się sygnałem wyjściowym, a wtedy nawet nowy element nie rozwiąże problemu.
- Sprawdź numer silnika, a nie wyłącznie markę i rocznik auta.
- Porównaj typ czujnika, bo Hall i indukcyjny nie zawsze są zamienne.
- Zweryfikuj kształt wtyczki, mocowanie i długość przewodu.
- Jeśli producent przewiduje uszczelkę lub o-ring, wymień ją razem z czujnikiem.
- Nie montuj elementu na brudnym gnieździe, bo nawet drobny nalot potrafi wprowadzić luzy i nieszczelność.
- Po montażu sprawdź, czy przewód nie dotyka gorących lub ruchomych elementów.
- Jeśli auto wymaga adaptacji lub procedury nauki po wymianie, wykonaj ją zgodnie z dokumentacją serwisową.
Jest jeszcze jedna praktyczna rzecz, którą często widzę w warsztacie: tani zamiennik potrafi działać poprawnie na postoju, ale gubić sygnał pod obciążeniem albo po rozgrzaniu. Dlatego przy trudniej dostępnych sensorach nie oszczędzałbym na samym elemencie, bo koszt ponownego demontażu zwykle zabija pozorną oszczędność. A jeśli po wymianie problem wraca, trzeba sprawdzić otoczenie czujnika, nie tylko samą część.
Co jeszcze sprawdzam, gdy błąd wraca po wymianie
Jeżeli nowy czujnik nie kończy tematu, szukam dalej w trzech obszarach: elektryka, mechanika i sterowanie fazami. To zwykle oszczędza właścicielowi samochodu kolejnych, niepotrzebnych zakupów. Właśnie tutaj wychodzą usterki, które na początku wyglądają identycznie jak uszkodzony sensor.
- Wiązka przy silniku, która przetarła się o obudowę lub kolektor.
- Zaolejona albo zawilgocona wtyczka, szczególnie po wcześniejszych wyciekach.
- Słabe punkty masowe i spadki napięcia pod obciążeniem.
- Rozciągnięty łańcuch lub przestawiony pasek rozrządu, który rozjeżdża synchronizację.
- Uszkodzone koło sygnałowe albo zanieczyszczenia metaliczne przy elemencie magnetycznym.
- Problemy z układem zmiennych faz rozrządu, jeśli silnik go ma.
Tu najważniejsza jest cierpliwość. Jeśli objawy pojawiają się po rozgrzaniu, po deszczu albo po naprawie rozrządu, to już jest konkretna wskazówka. W takiej sytuacji nie szukam winy wyłącznie w elektronice, bo bardzo często źródło leży w mechanice albo w połączeniu obu światów. I właśnie to podejście daje najlepszy efekt: mniej przypadkowych wymian, mniej nerwów i większa szansa, że auto wróci do równej, przewidywalnej pracy.
