Budowa sprzęgła nie sprowadza się do jednej tarczy, bo w praktyce pracuje tu cały zestaw części odpowiadających za płynne łączenie silnika ze skrzynią biegów. W tym tekście rozkładam na czynniki pierwsze najważniejsze elementy, pokazuję, jak ten układ działa podczas ruszania i zmiany biegów oraz wyjaśniam, po czym poznać zużycie zanim problem przerodzi się w droższą naprawę. To materiał dla kierowcy, który chce rozumieć napęd auta bez zbędnego teoretyzowania.
Najważniejsze elementy układu w skrócie
- Sprzęgło w aucie osobowym najczęściej jest suche i jednotarczowe.
- Tarcza przenosi moment obrotowy, a docisk zapewnia odpowiednią siłę dociśnięcia.
- Łożysko oporowe uruchamia rozłączenie napędu po wciśnięciu pedału.
- Koło zamachowe stabilizuje pracę silnika, a w wielu autach ogranicza też drgania.
- Objawy zużycia to zwykle ślizganie, szarpanie, hałas i trudności ze zmianą biegów.
- Nie każdy problem oznacza od razu zużytą tarczę - winna bywa też hydraulika, wysprzęglik albo koło zamachowe.
Z czego składa się sprzęgło w samochodzie

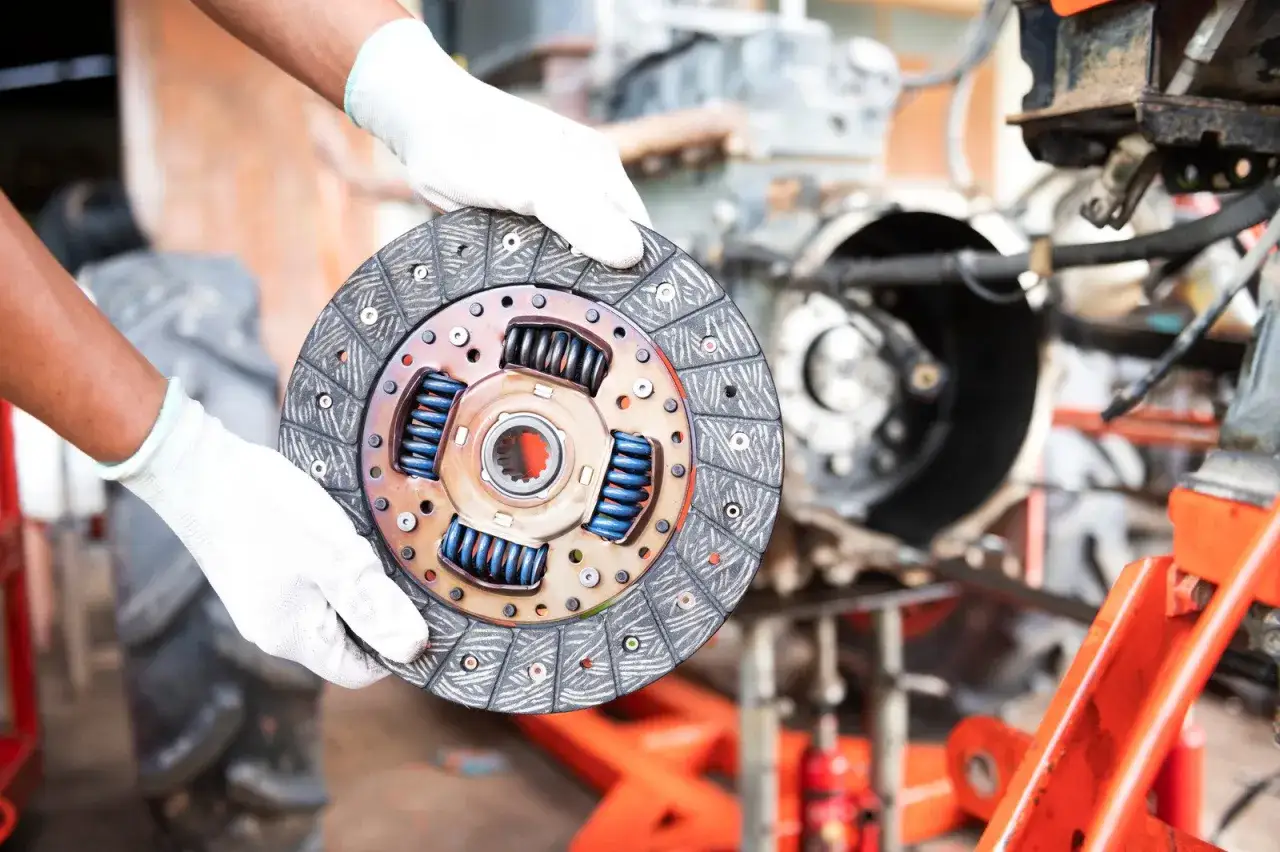

W klasycznym aucie z manualną skrzynią biegów sprzęgło znajduje się między silnikiem a skrzynią i ma za zadanie na chwilę przerwać przenoszenie napędu. Najprościej mówiąc, to nie pojedyncza część, ale zestaw współpracujących elementów. W praktyce najważniejsze są: koło zamachowe, tarcza sprzęgła, docisk, łożysko oporowe oraz mechanizm uruchamiający, czyli widełki, hydraulika albo linka.
| Element | Rola | Co zwykle dzieje się przy zużyciu |
|---|---|---|
| Koło zamachowe | Wygładza pracę silnika i stanowi powierzchnię współpracy dla tarczy. | Pojawiają się drgania, szarpanie i trudniejsze ruszanie. |
| Tarcza sprzęgła | Przenosi moment obrotowy dzięki okładzinom ciernym i piastom wielowypustowym. | Dochodzi do poślizgu, zapachu spalenizny i utraty napędu pod obciążeniem. |
| Docisk | Dociska tarczę do koła zamachowego z odpowiednią siłą. | Auto zaczyna ślizgać lub nierówno przenosić moment. |
| Łożysko oporowe | Przenosi nacisk z układu wysprzęglania na sprężynę talerzową docisku. | Pojawia się hałas po wciśnięciu pedału albo opór przy jego pracy. |
| Widełki, wysprzęglik, hydraulika lub linka | Przekazują siłę z pedału do elementu rozłączającego napęd. | Pedał staje się twardy, miękki albo nie rozłącza napędu do końca. |
Warto odróżnić sam zestaw cierny od układu sterowania, bo to częsty punkt pomyłek. Z mojego punktu widzenia właśnie tu kierowcy najczęściej skracają diagnozę do słowa „sprzęgło”, choć winny bywa jeden z kilku elementów. Gdy już wiesz, co siedzi w środku, łatwiej zrozumieć, jak ta całość pracuje w czasie jazdy.
Jak działa podczas ruszania i zmiany biegów
Praca sprzęgła opiera się na prostym mechanizmie tarcia, ale odczucie za kierownicą zależy od precyzji wszystkich części. Gdy pedał jest puszczony, tarcza jest mocno dociśnięta do koła zamachowego i silnik przekazuje moment obrotowy na skrzynię. Gdy wciskasz pedał, docisk odsuwa się od tarczy i napęd zostaje przerwany, dzięki czemu można płynnie zmienić bieg.
- Silnik obraca koło zamachowe, a tarcza sprzęgła jest ściśnięta między kołem a dociskiem.
- Pedał uruchamia widełki albo hydraulikę, które naciskają łożysko oporowe.
- Łożysko oddziałuje na sprężynę talerzową docisku i zmniejsza siłę docisku tarczy.
- Tarcza odrywa się od powierzchni roboczych, więc skrzynia przestaje być sztywno połączona z silnikiem.
- Po puszczeniu pedału docisk wraca, tarcza znów łapie przyczepność i moment obrotowy płynnie przechodzi dalej.
Najbardziej niedoceniany element tej układanki to tłumienie drgań skrętnych. Odpowiadają za nie sprężyny w piaście tarczy albo, w nowszych autach, koło dwumasowe. Bez tego ruszanie byłoby bardziej szarpane, a skrzynia dostałaby dużo większe obciążenia udarowe. To prowadzi prosto do pytania, dlaczego jedne sprzęgła pracują miękko, a inne są wyraźnie bardziej „techniczne” w odczuciu.
Jakie odmiany konstrukcyjne spotyka się najczęściej
W praktyce różnice dotyczą dwóch poziomów: samego zestawu ciernego oraz sposobu jego uruchamiania. Najczęściej w samochodach osobowych spotkasz sprzęgło suche jednotarczowe, ale coraz częściej pracuje ono w parze z kołem dwumasowym i hydraulicznym sterowaniem. To właśnie te dodatki w dużej mierze decydują o komforcie, trwałości i kosztach naprawy.
| Rozwiązanie | Gdzie najczęściej występuje | Co daje | Ograniczenie |
|---|---|---|---|
| Sprzęgło suche jednotarczowe | Większość aut z manualną skrzynią | Prosta budowa i przewidywalna praca | Mniej komfortu przy większym momencie i gorszym tłumieniu drgań |
| Układ z kołem dwumasowym | Wiele nowoczesnych diesli i turbobenzyn | Lepsze tłumienie drgań i wyższy komfort ruszania | Droższa naprawa, bo dwumasa zużywa się razem z resztą układu |
| Sterowanie linką | Starsze auta i prostsze konstrukcje | Niski koszt i mała złożoność | Wymaga regulacji, a sama linka może się wyciągać lub zacinać |
| Sterowanie hydrauliczne | Większość współczesnych samochodów | Lżejszy pedał i lepsza precyzja działania | Wrażliwość na zapowietrzenie, wycieki i zużycie uszczelnień |
| CSC, czyli centralny wysprzęglik | Nowe konstrukcje, także te bardziej kompaktowe | Mniej zewnętrznych elementów i spokojniejsza praca | Naprawa bywa droższa, bo element jest schowany wewnątrz obudowy skrzyni |
Warto pamiętać, że CSC to po prostu wysprzęglik połączony z łożyskiem oporowym w jednej obudowie. To praktyczne rozwiązanie, ale z punktu widzenia serwisu mniej wygodne niż klasyczne łożysko zewnętrzne. Gdy już rozumiesz różnice w konstrukcji, łatwiej zauważyć, które objawy są normalnym zużyciem, a które sygnalizują już problem.
Po czym poznasz zużycie poszczególnych elementów
Zużycie sprzęgła rzadko pojawia się nagle. Zwykle układ najpierw daje miękkie sygnały, które łatwo zignorować, jeśli ktoś jeździ głównie spokojnie. Ja zwracam uwagę przede wszystkim na to, kiedy objaw się pojawia: przy ruszaniu, podczas przyspieszania, po dociśnięciu pedału czy przy zmianie biegu. To dużo ważniejsze niż sam fakt, że coś „hałasuje”.
| Objaw | Najczęściej winny element | Co to zwykle oznacza |
|---|---|---|
| Obroty rosną, a auto przyspiesza słabo | Tarcza, docisk, czasem koło dwumasowe | Moment obrotowy nie przechodzi w pełni na skrzynię |
| Szarpanie przy ruszaniu | Okładziny cierne, sprężyny tłumiące, zabrudzenie olejem | Tarcza nie pracuje równo lub traci przyczepność |
| Hałas po wciśnięciu pedału | Łożysko oporowe albo wysprzęglik | Element wyzwalający pracuje pod obciążeniem |
| Pedał bierze bardzo wysoko | Zużyta tarcza, problem z regulacją lub hydrauliką | Układ ma coraz mniejszy zapas pracy |
| Zgrzyt przy wrzucaniu biegu | Niepełne rozłączenie napędu | Sprzęgło nie odrywa tarczy od koła zamachowego do końca |
Jeżeli objawy nasilają się pod obciążeniem, na wyższym biegu albo po mocnym rozgrzaniu, to sygnał, że układ jest już na granicy. Nie warto czekać, aż tarcza zacznie ślizgać się permanentnie, bo wtedy bardzo łatwo dobić także koło dwumasowe. Z tego powodu kolejnym krokiem jest odróżnienie awarii samego sprzęgła od problemu skrzyni biegów.
Jak odróżnić problem sprzęgła od usterki skrzyni biegów
To ważne rozróżnienie, bo z zewnątrz objawy potrafią wyglądać podobnie, a koszt naprawy bywa zupełnie inny. Jeśli bieg wchodzi z oporem, auto pełznie mimo wciśniętego pedału albo przy zmianie przełożeń słychać zgrzyt, nie oznacza to automatycznie awarii skrzyni. Czasem winny jest sam układ wysprzęglania, czasem synchronizatory, a czasem tylko hydraulika.
| Sytuacja | Bardziej prawdopodobne źródło | Na co zwrócić uwagę |
|---|---|---|
| Biegi wchodzą ciężko tylko przy pracującym silniku | Sprzęgło albo hydraulika | Układ może nie rozłączać napędu do końca |
| Zgrzyt pojawia się tylko na jednym przełożeniu | Synchronizator w skrzyni | To raczej nie jest problem tarczy |
| Szum zmienia się niezależnie od wciskania pedału | Skrzynia, łożyska, czasem dwumasa | Hałas nie musi pochodzić z samego sprzęgła |
| Auto jedzie mimo wciśnięcia pedału do końca | Układ sprzęgła nie rozłącza prawidłowo | Trzeba sprawdzić wysprzęglik, linkę, hydraulikę i łożysko |
W praktyce diagnoza nie polega na zgadywaniu, tylko na obserwacji powtarzalnych objawów. Jeśli problem dotyczy tylko momentu wciskania pedału, podejrzenie najczęściej pada na sprzęgło lub jego sterowanie. Jeśli hałas i opory są niezależne od pedału, trzeba szerzej spojrzeć na skrzynię. Taka kolejność myślenia oszczędza nie tylko czas, ale i pieniądze, co prowadzi wprost do samej wymiany.
Na co zwracam uwagę przy wymianie i montażu
Przy wymianie nie patrzę wyłącznie na tarczę, bo to zbyt wąskie podejście. Zestaw cierny pracuje razem z kołem zamachowym, hydrauliką i układem wysprzęglania, więc jeden zużyty lub źle złożony element potrafi skrócić życie całej naprawy. W dobrze wykonanym serwisie liczy się nie tylko nowa część, ale też sposób montażu.
- Wymieniaj komplet - tarczę, docisk i łożysko oporowe, a przy dużym przebiegu także elementy współpracujące.
- Sprawdź koło zamachowe - jeśli dwumasa ma luzy, nowy zestaw nie rozwiąże problemu na długo.
- Nie zabrudzaj powierzchni ciernych - smar ma trafić tylko tam, gdzie przewiduje to producent, zwykle na wielowypust piasty.
- Odpowietrz hydraulikę - nawet niewielka ilość powietrza potrafi zmienić punkt pracy pedału.
- Użyj przyrządu centrującego - bez tego tarcza może zostać osadzona krzywo i skrzynia nie wejdzie prawidłowo.
- Sprawdź bicie - przy nowych tarczach producenci zwykle dopuszczają bardzo małe wartości, często w okolicach 0,5 mm.
To właśnie na etapie montażu najłatwiej popełnić błąd, który potem wygląda jak wada części. Jeśli ktoś składa układ „na siłę”, bez czyszczenia i bez kontroli geometrii, efekt końcowy może być gorszy niż przed naprawą. Dobre rozumienie konstrukcji działa tu jak filtr: od razu widać, co jest normalnym zużyciem, a co błędem serwisowym.
Co daje znajomość konstrukcji sprzęgła przed wizytą u mechanika
Znajomość budowy sprzęgła pomaga szybciej odróżnić objawy zużycia od problemu z hydrauliką albo skrzynią. Dzięki temu łatwiej ustalić, czy wystarczy regulacja, odpowietrzenie lub wymiana pojedynczego elementu, czy trzeba szykować się na większy zakres naprawy.
W praktyce oszczędza to nerwy na dwa sposoby. Po pierwsze, nie wymieniasz części „na ślepo”. Po drugie, możesz dokładniej opisać mechanikowi, kiedy pojawia się ślizganie, hałas albo zgrzyt, a to mocno przyspiesza diagnozę. Jeśli objawy są wyraźne, reaguj szybko, bo zwlekanie zwykle przenosi zużycie na kolejne elementy układu napędowego, zwłaszcza koło zamachowe i synchronizatory.
