Mechaniczny hamulec postojowy wydaje się prosty tylko z zewnątrz. W środku to układ dźwigni, linek, sprężyn i elementów przy tylnych kołach, który ma unieruchomić auto niezależnie od hydrauliki głównego hamulca. W tym tekście rozkładam schemat hamulca ręcznego na części, pokazuję drogę siły od kabiny do kół i wyjaśniam, co najczęściej psuje się w praktyce.
Najważniejsze rzeczy o hamulcu postojowym w jednym miejscu
- W klasycznym układzie siła z dźwigni trafia do tylnych kół przez linki i element wyrównujący naciąg.
- Najczęściej hamulec działa na tylnej osi, ale sposób wykonania zależy od tego, czy z tyłu są bębny, tarcze czy EPB.
- Jeśli ręczny słabnie, winna bywa nie tylko linka, ale też zużyte okładziny, zapieczony mechanizm albo zła regulacja.
- W autach z EPB serwis wygląda inaczej niż w klasycznym układzie z dźwignią.
- Dobry schemat jest prosty w idei: przenieść siłę równo, docisnąć element cierny i po zwolnieniu wszystko ma wrócić bez oporu.
Jak czytać schemat hamulca postojowego

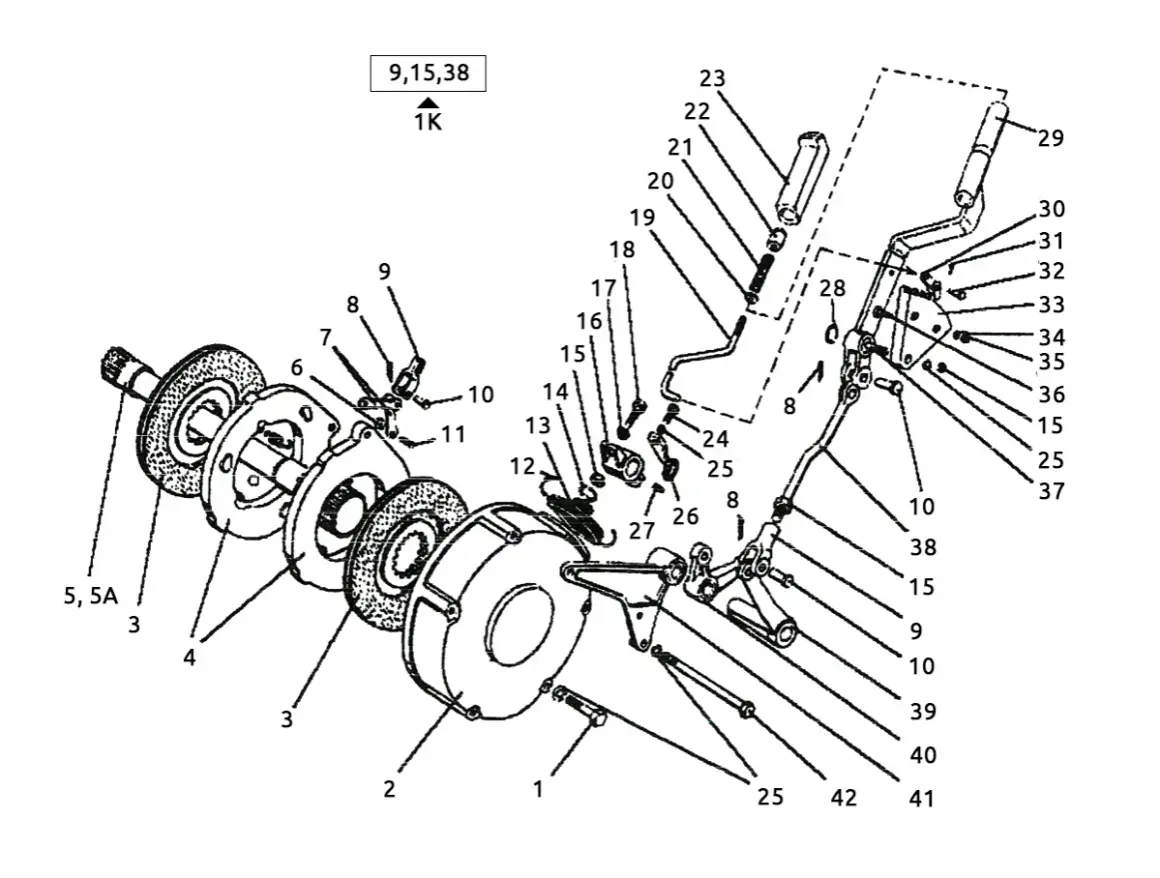

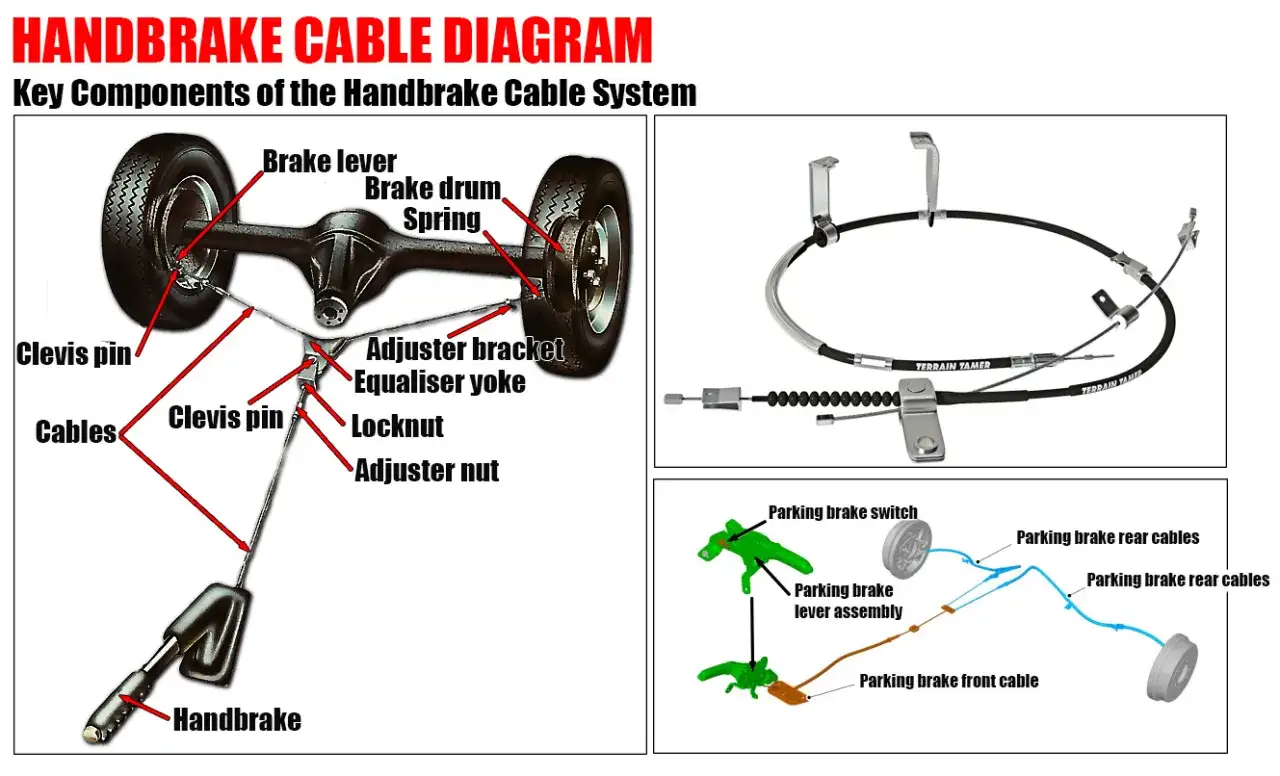

Na rysunku tego układu najważniejsza nie jest sama dźwignia, tylko cała droga siły. Z kabiny wychodzi dźwignia albo przycisk, dalej pracuje zapadka, linka i element rozdzielający naciąg, a na końcu mechanizm przy kole dociska okładziny do bębna albo tarczy. Ja zwykle patrzę na ten układ jak na łańcuch zależności: jeśli jedno ogniwo traci swobodę, całość zaczyna działać nierówno.
| Element | Za co odpowiada | Dlaczego jest ważny |
|---|---|---|
| Dźwignia lub przycisk | Uruchamia mechanizm postojowy | To pierwszy punkt, od którego zaczyna się przenoszenie siły |
| Zapadka | Blokuje zaciągniętą pozycję | Utrzymuje naciąg bez konieczności trzymania dźwigni |
| Linka w pancerzu | Przenosi ruch do tyłu auta | Musi pracować lekko i bez korozji |
| Orczyk lub rozdzielacz | Wyrównuje naciąg na obie strony | Zapewnia równe hamowanie obu tylnych kół |
| Sprężyny powrotne | Cofają mechanizm po zwolnieniu | Bez nich hamulec może nie puszczać do końca |
| Element przy kole | Dociska szczęki lub klocki | To on faktycznie blokuje obrót koła |
W praktyce ten schemat pokazuje też, gdzie szukać problemu. Jeśli dźwignia chodzi lekko, a auto nadal się stacza, trzeba patrzeć dalej niż do samej kabiny. Następny krok to prześledzenie, jak siła dociera do kół i gdzie po drodze może się zgubić.
Jak siła trafia od dźwigni do kół
Najprościej działa to w kilku krokach. W klasycznym układzie mechaniczny hamulec postojowy nie korzysta z płynu hamulcowego, tylko z cięgien i elementów ciernych.
- Kierowca podnosi dźwignię albo aktywuje przycisk.
- Mechanizm zapadkowy utrzymuje wybraną pozycję i napina układ.
- Linka albo zestaw linek przenosi ruch do tylnej części auta.
- Orczyk rozdziela siłę, żeby oba koła dostały podobny naciąg.
- Przy kole uruchamia się rozpieracz, dźwignia w zacisku albo inny element wykonawczy.
- Szczęki lub klocki dociskają się do powierzchni roboczej i blokują koło.
- Po zwolnieniu dźwigni sprężyny cofają mechanizm i koło ma wrócić do pełnej swobody.
To właśnie dlatego hamulec postojowy powinien działać równomiernie po obu stronach. Jeśli jedna linka stawia większy opór niż druga, auto potrafi trzymać krzywo, a przy mocniejszym zaciąganiu tył może reagować nierówno. Taki objaw nie jest drobiazgiem, tylko sygnałem, że układ nie pracuje tak, jak powinien.
Co zmienia rodzaj tylnego hamulca
Na schemacie wszystko wygląda podobnie, ale przy tylnej osi konstrukcja może być zupełnie inna. To, co dzieje się na końcu linki, zależy od tego, czy auto ma bębny, tarcze czy elektryczny hamulec postojowy.
| Rozwiązanie | Jak działa | Co zwykle jest plusem | Gdzie najczęściej pojawiają się problemy |
|---|---|---|---|
| Hamulec bębnowy | Linka uruchamia rozpieracz, który rozsuwa szczęki wewnątrz bębna | Prosta budowa i czytelna zasada działania | Zużyte szczęki, zapieczony rozpieracz, osłabione sprężyny |
| Tarcza z małym bębnem w środku | Hamulec postojowy działa na osobne szczęki ukryte w środku tarczy | Oddziela funkcję postojową od roboczej | Zapieczone elementy w tarczy i trudniejsza obsługa po serwisie |
| Tarcza z mechanizmem w zacisku | Dźwignia przy zacisku mechanicznie wypycha tłoczek | Mniej części w samym kole | Przycinająca się dźwignia w zacisku, problemy z powrotem tłoczka |
| EPB | Silnik elektryczny uruchamia mechanizm przy zacisku lub w module osi | Wygoda i automatyczne zwalnianie w wielu autach | Diagnostyka elektroniczna, tryb serwisowy, wrażliwość na stan zasilania |
Właśnie tu widać, dlaczego ten sam objaw w różnych autach może mieć inną przyczynę. Słabe trzymanie w aucie z bębnami często prowadzi do zużytych szczęk, a w modelu z zaciskiem lub EPB trzeba już patrzeć na mechanizm przy kole i sposób jego cofania. To prowadzi prosto do rzeczy, które psują się najczęściej.
Najczęstsze usterki i ich objawy
Hamulec postojowy nie psuje się nagle bez ostrzeżenia. Zwykle wcześniej daje sygnały, które da się wyłapać bez rozbierania połowy auta.
| Objaw | Najbardziej prawdopodobna przyczyna | Co to oznacza w praktyce |
|---|---|---|
| Dźwignia idzie wysoko, a auto nadal się stacza | Rozciągnięta linka, zużyte okładziny, zła regulacja | Układ nie rozwija pełnej siły hamowania |
| Hamulec trzyma tylko z jednej strony | Nierówny naciąg, zapieczona linka, problem z mechanizmem przy jednym kole | Tył może reagować niestabilnie i krzywo |
| Koła grzeją się po zwolnieniu | Niecofający się mechanizm, korozja, uszkodzona sprężyna powrotna | Hamulec zostaje częściowo zaciągnięty |
| Po deszczu lub mrozie układ nie puszcza | Wilgoć w pancerzu, korozja, zamarznięta linka | Ruch linki jest zablokowany albo wyraźnie cięższy |
| EPB zgłasza błąd albo działa z opóźnieniem | Problem z silniczkiem, zasilaniem, sterownikiem lub trybem serwisowym | Układ wymaga diagnostyki, nie tylko „mechanicznego” sprawdzenia |
Najbardziej typowy problem to nie sam brak hamowania, tylko utrata płynności ruchu. Linka ma chodzić lekko w pancerzu, a mechanizm przy kole ma wracać bez oporu. Jeśli tego nie ma, żadne dociąganie dźwigni nie naprawi źródła problemu. Z tego powodu przed regulacją zawsze sprawdzam, czy elementy w ogóle pracują swobodnie.
Jak sprawdzić i wyregulować układ bez zgadywania
Do podstawowej oceny nie potrzeba od razu specjalistycznego stanowiska, ale trzeba działać metodycznie. Regulacja ma sens dopiero wtedy, gdy wszystkie części poruszają się lekko.
- Zabezpiecz auto na płaskim podłożu i upewnij się, że koła są unieruchomione.
- Sprawdź, czy dźwignia albo przycisk pracują płynnie i czy zapadka trzyma pozycję.
- Oceń stan linek, pancerzy i osłon przeciwbrudowych.
- Skontroluj, czy oba tylne mechanizmy wracają po zwolnieniu hamulca.
- Sprawdź, czy koła obracają się swobodnie po całkowitym odpuszczeniu układu.
- Jeśli auto ma EPB, użyj trybu serwisowego przed pracą przy tylnych hamulcach.
- Reguluj dopiero wtedy, gdy nie ma oznak zapieczenia, luzów albo wyraźnie zużytych elementów ciernych.
Najczęstszy błąd polega na tym, że ktoś próbuje „uratować” słaby ręczny samym naciągiem linki. To czasem chwilowo poprawia odczucie na dźwigni, ale nie usuwa przyczyny. Gdy problemem jest zatarcie mechanizmu albo zużyta okładzina, regulacja tylko maskuje usterkę. Po tym etapie warto spojrzeć jeszcze szerzej, czyli na serwis i codzienną eksploatację.
Na co zwrócić uwagę po serwisie tylnych hamulców
Po wymianie klocków, szczęk, tarcz albo linek hamulec postojowy często wymaga ponownej kontroli. To jeden z tych układów, które potrafią działać dobrze tylko wtedy, gdy po każdej ingerencji ktoś sprawdził skok, powrót i równomierność działania.
- Po wymianie tylnych elementów ciernych sprawdź, czy ręczny nadal trzyma na obu kołach równo.
- W autach z EPB upewnij się, że wykonano pełny tryb serwisowy, a tłoczki wróciły prawidłowo.
- Jeśli auto stoi na pochyłości, nie opieraj bezpieczeństwa wyłącznie na hamulcu postojowym; bieg lub pozycja P mają znaczenie tak samo praktyczne.
- Po myciu auta lub jeździe w deszczu zwróć uwagę, czy układ nie zaczyna chodzić ciężej, bo wilgoć i brud bardzo szybko ujawniają słabe linki.
- Przy długim postoju w mrozie ostrożniej podchodź do zaciągania hamulca, jeśli istnieje ryzyko zamarznięcia.
To właśnie po serwisie najłatwiej wychwycić, czy wszystko zostało złożone poprawnie. Jeśli mechanizm działa lekko, trzyma równo i puszcza bez oporu, schemat jest czytelny nie tylko na papierze, ale też w praktyce. I to jest dla mnie najważniejszy test tego układu: ma być prosty w idei, przewidywalny w działaniu i bezproblemowy w codziennym użyciu.
