Regulacja sprzęgła w C-360 nie jest skomplikowana, ale wymaga dokładności. Jeśli ustawisz zbyt mały luz, biegi zaczną wchodzić ciężko, a WOM może nie rozłączać się do końca; zbyt duży luz szybko kończy się ślizganiem i szarpaniem przy ruszaniu.
W tym artykule pokazuję, jak podejść do tematu spokojnie i bez zgadywania: od przygotowania ciągnika, przez ustawienie łapek i luzu łożyska, aż po kontrolę po złożeniu i ocenę, czy problem nie leży już w zużytych częściach.
Najpierw ustaw te trzy wartości
- 4 mm luzu między łożyskiem a łapkami dla pierwszego stopnia.
- 10 mm luzu między łożyskiem a łapkami dla drugiego stopnia.
- 20–25 mm wolnego ruchu pedału po złożeniu.
- 35 mm skoku pedału jako punkt kontrolny dla pierwszego stopnia.
- Najpierw wyrównaj wszystkie trzy łapki, potem koryguj cięgło i pedał.
- Jeśli po regulacji dalej są zgrzyty lub ślizganie, sprawdź zużycie tarcz, łożyska i docisku.
Co tak naprawdę regulujesz w sprzęgle C-360
W tym układzie nie ustawiasz jednego punktu, tylko cały zestaw współpracujących elementów. Trzy łapki odpowiadają za pierwszy stopień sprzęgła, czyli napęd jazdy, a kolejne trzy za drugi stopień, który dotyczy wału odbioru mocy. Ich końcówki muszą być ustawione równo, bo nawet niewielka różnica od razu odbija się na pracy pedału i płynności rozłączania.
Najważniejsza jest odległość między łożyskiem oporowym a łapkami. To właśnie ten luz decyduje, czy sprzęgło będzie rozłączać się do końca, czy zacznie się ślizgać i przeciążać cały układ. W praktyce najczęściej pracuje się na trzech liczbach: 4 mm dla pierwszego stopnia, 10 mm dla drugiego oraz około 20–25 mm wolnego ruchu pedału po złożeniu.
Jeżeli chcesz zrobić to dobrze za pierwszym razem, warto od razu przygotować miejsce pracy i narzędzia, bo przy takim mechanizmie bałagan szybko mści się dodatkową robotą.
Przygotuj ciągnik i narzędzia, zanim ruszysz śruby
Zaczynam od rzeczy podstawowych: ciągnik ma stać na równej, stabilnej powierzchni, silnik musi być wyłączony, a wokół miejsca pracy nie powinno być brudu ani luźnych części. W okolicy bocznej pokrywy skrzyni biegów zbiera się kurz, piasek i resztki oleju, więc przed zdjęciem klapki zawsze dokładnie czyszczę ten fragment. To drobiazg, ale bardzo ważny, bo nic tak nie psuje regulacji jak zanieczyszczenia, które wpadają do środka.
Do samej regulacji wystarczą zwykle dwa klucze, najlepiej płaski i odgięty oczkowy, oraz coś do precyzyjnego pomiaru luzu. Ja wolę prosty przyrząd dorobiony z płaskownika albo profilu, bo daje powtarzalny wynik i nie zmusza do zgadywania. Przy składaniu po rozpołowieniu bardzo pomaga też trzpień centrujący wykonany z krótkiego, przerobionego wałka skrzyni. To rozwiązanie jest zwykle pewniejsze niż próba składania sprzęgła przez sam otwór rewizyjny.
Gdy wszystko jest przygotowane, można przejść do sedna, czyli do ustawienia łapek i luzu łożyska.
Ustaw łapki i luz łożyska krok po kroku

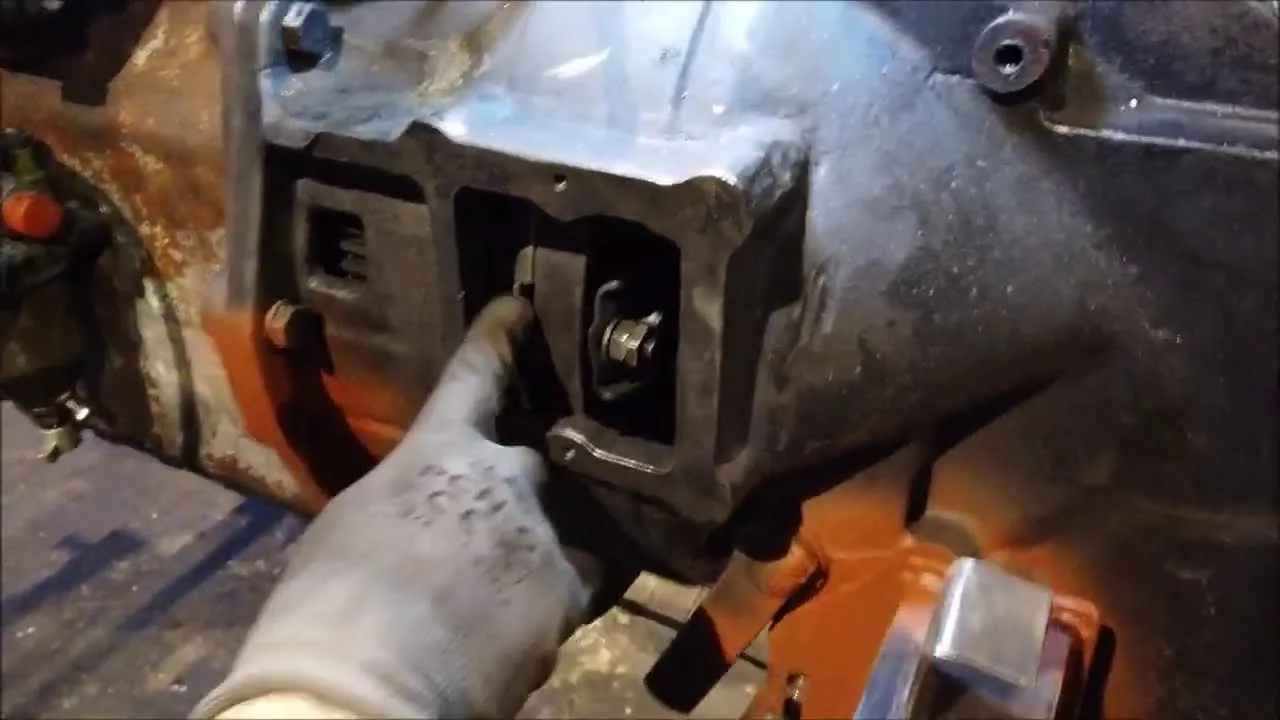

Po zdjęciu bocznej pokrywy widzę od razu łapki dociskowe i mogę ocenić, czy pracują równo. Najpierw sprawdzam, czy wszystkie trzy palce pierwszego stopnia mają taką samą wysokość i czy ich końce są w jednakowej odległości od łożyska oporowego. To ważniejsze, niż wielu osobom się wydaje, bo nierówne łapki potrafią wywołać szarpanie nawet wtedy, gdy „na oko” wszystko wygląda dobrze.
Ustaw pierwszy stopień
Dla pierwszego stopnia luz między łożyskiem a łapkami powinien wynosić 4 mm. Ten punkt odpowiada za napęd jazdy, więc jeśli ustawienie będzie zbyt ciasne, sprzęgło nie rozłączy się do końca. Jeśli luz będzie za duży, pedał zacznie brać zbyt wysoko, a sprzęgło może się ślizgać. Pomiar najlepiej robić prostym, sztywnym wzornikiem albo przyrządem dorobionym pod ten konkretny wymiar.
Ustaw drugi stopień
Drugi stopień odpowiada za WOM i tutaj luz ma wynosić 10 mm. Tu najczęściej widać, czy regulacja była robiona dokładnie, czy tylko „na wyczucie”. Jeżeli ten stopień ma zły luz, wał odbioru mocy nie rozłącza się prawidłowo albo łożysko jest cały czas podparte i szybciej się zużywa.
Przeczytaj również: Zapowietrzone sprzęgło objawy: jak je rozpoznać i uniknąć problemów
Wyrównaj wszystko na końcu
Po ustawieniu wartości kontroluję jeszcze raz symetrię wszystkich punktów styku. Potem dokręcam i kontruję nakrętki mocujące łapki, bo bez tego ustawienie potrafi się rozjechać po kilku godzinach pracy. W C-360 korektę wykonuje się przez śruby regulacyjne dostępne od strony bocznej skrzyni biegów, więc nie trzeba zgadywać położenia elementów.
| Element | Wartość | Co to daje |
|---|---|---|
| 1. stopień | 4 mm | Poprawne rozłączanie napędu jazdy |
| 2. stopień | 10 mm | Prawidłową pracę WOM bez ciągłego docisku łożyska |
| Skok pedału przy 1. stopniu | 35 mm | Wygodny punkt kontrolny podczas pomiaru |
| Wolny ruch pedału | 20–25 mm | Dobry kompromis między komfortem a pełnym rozłączaniem |
Jeżeli składasz sprzęgło po rozpołowieniu ciągnika, nie próbuję robić tego na siłę. Najpierw centruję tarcze i docisk, dopiero potem łączę wszystko w jedną całość. To właśnie na tym etapie najłatwiej uniknąć późniejszego zgrzytania i walki z niedopasowanym wałkiem skrzyni.
Kiedy mechanika jest już ustawiona, zostaje ostatni krok: sprawdzenie, czy pedał i skrzynia zachowują się tak, jak powinny.
Sprawdź pedał i zachowanie skrzyni po złożeniu
Po złożeniu ciągnika kontroluję wolny ruch pedału. W C-360 celuję w 20–25 mm, bo taki zakres zwykle daje wyczuwalny luz, ale nie zostawia łożyska bez pracy. Jeśli pedał ma za mały luz, łożysko może być stale podparte. Jeśli ma go za dużo, sprzęgło zaczyna rozłączać się z opóźnieniem.
Potem odpalam silnik i sprawdzam zmianę biegów na postoju. Zmiana powinna być płynna, bez zgrzytów, bez szarpnięć i bez dziwnych odgłosów z okolic obudowy sprzęgła. Dobrze jest też przetestować drugi stopień, czyli WOM, bo czasem pierwszy stopień wygląda poprawnie, a problem wychodzi dopiero przy pracy osprzętu.
- Wrzuć bieg na pracującym silniku i oceń, czy wchodzi lekko.
- Sprawdź, czy przy wciśnięciu pedału nie słychać tarcia ani szumów z łożyska.
- Przetestuj WOM, jeśli korzystasz z niego regularnie.
- Obserwuj, czy ciągnik nie szarpie przy ruszaniu.
Jeżeli po regulacji wszystko działa gładko, można uznać robotę za wykonaną. Jeżeli nie, zwykle problem leży w błędzie ustawienia albo w zużyciu któregoś z elementów.
Najczęstsze błędy i objawy, że regulacja nie wyszła
Najwięcej kłopotów widzę wtedy, gdy ktoś reguluje sprzęgło „na oko” albo bez dokładnego pomiaru. C-360 wybacza sporo, ale nie wybacza nierównych łapek i przypadkowych wartości. Nawet mała różnica między palcami potrafi sprawić, że jeden stopień działa dobrze, a drugi już nie.
| Objaw | Najbardziej prawdopodobna przyczyna | Co zrobić |
|---|---|---|
| Biegi zgrzytają przy wrzucaniu | Za mały luz albo niepełne rozłączanie | Sprawdź 4 mm na pierwszym stopniu i ustaw równe łapki |
| Sprzęgło ślizga się pod obciążeniem | Za duży luz, zużyta tarcza lub osłabione sprężyny | Wróć do pomiaru i oceń stan części |
| WOM nie rozłącza się prawidłowo | Błędny drugi stopień | Skontroluj 10 mm i położenie łapek drugiego stopnia |
| Ciągnik szarpie przy ruszaniu | Nierówne palce, przekoszenie docisku albo zużyte powierzchnie robocze | Wyrównaj ustawienie i sprawdź stan docisku |
| Pojawia się hałas z okolic sprzęgła | Łożysko oporowe lub inne elementy są już zużyte | Nie ograniczaj się do regulacji, tylko zajrzyj do części |
Najgorszy błąd to ignorowanie objawów i dokładanie kolejnych obrotów śrubą bez sprawdzenia przyczyny. Jeśli coś nadal nie gra, przechodzę od regulacji do oceny stanu części, bo tam często leży prawdziwy problem.
Kiedy regulacja już nie wystarczy i trzeba zajrzeć do części
Jeżeli po ustawieniu luzów ciągnik nadal zgrzyta, ślizga się albo drży, sama regulacja nie rozwiąże sprawy. Wtedy sprawdzam tarcze sprzęgłowe, łożysko oporowe, sprężyny docisku i powierzchnie robocze. Gdy tarcze są spalone, sprężyny wyraźnie osłabione albo docisk ma pęknięcia, dalsze kręcenie śrubami nie da trwałego efektu.
W praktyce dobrze jest wracać do kontroli sprzęgła co kilkaset godzin pracy albo przynajmniej raz w roku. To szczególnie ważne wtedy, gdy C-360 pracuje ciężko, często rusza pod obciążeniem albo zaczyna wymagać poprawki coraz częściej. Ja traktuję to prosto: jeśli regulacja przestaje trzymać parametry, to znak, że czas sprawdzić nie tylko ustawienie, ale i stan części.
Najpewniejszy efekt daje połączenie trzech rzeczy: równo ustawionych łapek, właściwego luzu łożyska i rozsądnego wolnego ruchu pedału. Jeśli te wartości się zgadzają, sprzęgło w C-360 zwykle pracuje przewidywalnie, a ciągnik zmienia biegi bez niepotrzebnej walki.
