Układ klimatyzacji z R1234yf wymaga dokładności, bo zbyt mała albo zbyt duża ilość czynnika od razu odbija się na chłodzeniu, pracy sprężarki i kosztach serwisu. Poniżej pokazuję, jak czytać tabelę ilości czynnika klimatyzacji r1234yf, gdzie znaleźć właściwą wartość dla konkretnego auta i na co zwrócić uwagę, żeby nie napełnić układu „na oko”.
Najważniejsze informacje o ilości czynnika R1234yf
- Wartość napełnienia jest zawsze modelowa i zależy od wersji auta, a nie tylko od marki czy rocznika.
- Producent podaje ją na etykiecie pod maską albo w danych serwisowych po VIN.
- W układach z R1234yf liczy się masa w gramach, nie samo ciśnienie na manometrach.
- R1234yf wymaga odpowiedniego sprzętu, osobnych złączy i zgodnej procedury odzysku oraz napełniania.
- Przy serwisie trzeba pilnować także oleju sprężarkowego, bo zły dobór pogarsza pracę całego układu.
- Różne opcje wyposażenia, takie jak chłodnica dodatkowa, heat pump czy tylna klimatyzacja, mogą zmieniać ilość czynnika.
Dlaczego jedna wartość nie pasuje do wszystkich aut
W klimatyzacji samochodowej nie ma jednej uniwersalnej liczby, która pasuje do każdego modelu z R1234yf. Ta sama marka może mieć kilka różnych pojemności układu, bo na ilość czynnika wpływa konstrukcja skraplacza, długość przewodów, obecność dodatkowych obiegów, rozmiar parownika, a nawet wyposażenie typu cool box czy pompa ciepła.
To właśnie dlatego nie ufam skrótowi myślowemu w stylu „małe auto = mało czynnika, duży SUV = dużo czynnika”. Czasem działa, ale równie często myli. W praktyce ważniejsze są dane konkretnej wersji auta niż sama klasa nadwozia, a niektóre materiały serwisowe zwracają uwagę, że układ R1234yf może potrzebować nieco więcej czynnika niż porównywalny układ R134a.
Najkrócej mówiąc: jeśli ktoś chce napełnić klimatyzację dobrze, musi znać dokładną masę napełnienia, a nie ogólną orientację. I właśnie dlatego najlepiej zacząć od miejsca, w którym producent zostawia tę informację wprost.
Gdzie znaleźć dokładną ilość w konkretnym modelu

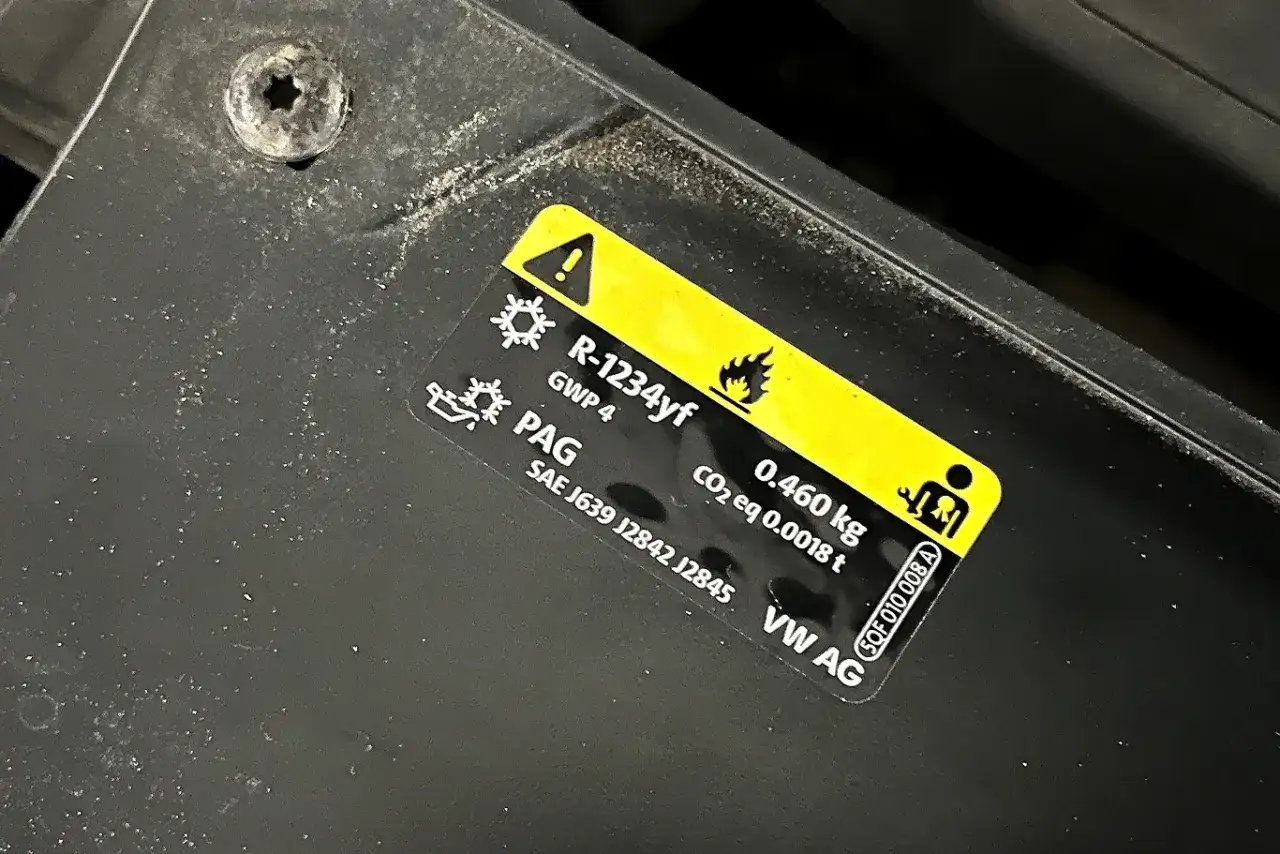

Najpewniejsze źródło to etykieta pod maską albo dokumentacja serwisowa po VIN. W materiałach producentów wprost widać tę samą zasadę: na naklejce lub w danych serwisowych podaje się typ czynnika i systemową pojemność układu. To jest informacja, której nie warto zgadywać ani zastępować „doświadczeniem z podobnego auta”.
| Gdzie sprawdzić | Co zwykle zawiera | Dlaczego to ma znaczenie |
|---|---|---|
| Tabliczka lub naklejka pod maską | Rodzaj czynnika, masa napełnienia, czasem rodzaj oleju | Szybko potwierdza właściwe dane bez demontażu czegokolwiek |
| Dane serwisowe po VIN | Dokładną pojemność dla konkretnej wersji silnika i wyposażenia | Pomaga, gdy auto ma kilka wariantów układu albo dodatkowe obiegi |
| Wydruk ze stacji serwisowej | Ilość odzyskanego i wtłoczonego czynnika | Ułatwia ocenę, czy układ był napełniony prawidłowo |
W praktyce szukam nie tylko samej liczby, ale też informacji, czy auto ma dodatkowe wyposażenie wpływające na układ klimatyzacji. Tylna klimatyzacja, heat pump, większy skraplacz albo chłodzenie schowka potrafią zmienić wszystko. Gdy nie mam pewności, traktuję dane pod maską jako punkt wyjścia, a nie skrót do serwisu „na szybko”.
To prowadzi do kolejnego kroku, czyli sprawdzenia, jak te różnice wyglądają w realnych przykładach.
Jak wyglądają realne ilości czynnika w praktyce serwisowej
Najlepiej widać to na konkretnych danych z instrukcji producentów. W jednym z modeli C-HR z R1234yf standardowa ilość wynosi 355–415 g. W innym przykładzie, dla Niro PHEV, podana jest wartość 550 ±25 g. Z kolei w materiale dla wersji benzynowej pojawia się zakres 620–680 g, a w autach z Cool Box ilość rośnie nawet do 920–980 g albo 1040–1100 g, zależnie od wersji wyposażenia.
| Przykład | Ilość R1234yf | Co to pokazuje |
|---|---|---|
| C-HR | 355–415 g | Kompaktowe auto może mieć stosunkowo małe napełnienie |
| Niro PHEV | 550 ±25 g | Hybryda i PHEV nie oznaczają automatycznie jednej „standardowej” ilości |
| Wersja benzynowa | 620–680 g | Ten sam czynnik w innym wariancie auta wymaga już większej masy |
| Wersja z Cool Box | 920–980 g lub 1040–1100 g | Dodatkowe wyposażenie potrafi mocno podnieść ilość czynnika |
Ten rozrzut jest ważniejszy niż wygląda na pierwszy rzut oka. Pokazuje, że nawet w obrębie jednego modelu różnica może być duża, a w autach z dodatkowymi obiegami wartość rośnie jeszcze bardziej. Dlatego gdy ktoś pyta mnie o „jedną właściwą ilość”, odpowiadam prosto: właściwa jest tylko ta, która dotyczy konkretnej wersji samochodu.
Skoro liczby tak mocno się różnią, równie ważne staje się samo napełnianie układu. Tam najczęściej popełnia się błędy.
Jak napełnić układ z R1234yf, żeby nie zepsuć wyniku
W serwisie klimatyzacji z R1234yf liczy się procedura, a nie intuicja. Najpierw odzyskuje się czynnik, potem robi próżnię, a dopiero później napełnia układ dokładnie odważoną masą. To ważne, bo ciśnienie mówi mi o stanie pracy układu, ale nie zastępuje właściwej pojemności.
- Odzyskaj czynnik i zapisz ilość, która wróciła z układu.
- Sprawdź szczelność i wykonaj próżnię, żeby usunąć wilgoć oraz powietrze.
- Ustaw w stacji serwisowej dokładną masę z danych producenta.
- Napełnij układ i nie opieraj się na samym wskazaniu ciśnienia.
- Zweryfikuj temperaturę nawiewu, pracę sprężarki i ewentualne ślady nieszczelności.
Przy R1234yf nie bagatelizowałbym też kwestii sprzętu. Układ ma własne złącza serwisowe i wymaga kompatybilnej stacji odzysku oraz napełniania. Zmiana czynnika bez zmiany wyposażenia to proszenie się o błędy, a czasem o zanieczyszczenie układu. Dobrze dobrany sprzęt i poprawna procedura są tu równie ważne jak sama liczba w gramach.
To jeszcze nie wszystko, bo nawet poprawna ilość czynnika nie uratuje układu, jeśli po drodze popełni się jeden z kilku klasycznych błędów.
Najczęstsze pomyłki, które psują efekt
Najczęstszy błąd to dobranie ilości „na oko” albo według podobnego auta. Drugi to oparcie całej diagnozy na ciśnieniu w układzie, bez sprawdzenia masy odzyskanego czynnika. Trzeci problem pojawia się wtedy, gdy ktoś zapomina o właściwym oleju sprężarkowym albo miesza procedury dla różnych układów.
- Zbyt mało czynnika - chłodzenie jest słabsze, a sprężarka pracuje w gorszych warunkach.
- Zbyt dużo czynnika - układ może pracować z nadmiernym ciśnieniem i robić się głośniejszy lub mniej wydajny.
- Mieszanie R1234yf z R134a - to jeden z najgorszych możliwych scenariuszy, bo zanieczyszcza układ i komplikuje serwis.
- Brak płukania sprzętu - w hybrydach i autach elektrycznych szczególnie nie lubię tego skrótu, bo ślady oleju z innych układów potrafią namieszać.
- Pomijanie testu szczelności - bez usunięcia nieszczelności sam czynnik i tak zniknie po krótkim czasie.
Przy autach zelektryfikowanych zwracam jeszcze uwagę na czystość urządzeń serwisowych. W praktyce warto wykonać krótki flush sprzętu, żeby usunąć olej z węży i stacji, bo jego pozostałości mogą być problemem w układach wysokiego napięcia. To detal, który wielu omija, a potem wraca z tym samym samochodem po kilku tygodniach.
Jeśli chcesz ograniczyć ryzyko, przed serwisem warto sprawdzić jeszcze kilka rzeczy. I właśnie to zwykle robi największą różnicę w praktyce.
Co jeszcze sprawdzić, zanim oddasz auto do serwisu
Najbardziej praktyczna rzecz, jaką mogę doradzić, jest prosta: zanim ktoś otworzy układ, spisz VIN, typ czynnika, masę napełnienia i informacje o wyposażeniu. To oszczędza czas, zmniejsza ryzyko pomyłki i ułatwia rozmowę z warsztatem, jeśli po serwisie coś nie gra.
- Sprawdź naklejkę pod maską, zanim umówisz wizytę.
- Zobacz, czy auto ma tylne nawiewy, heat pump albo dodatkowy obieg chłodzenia.
- Poproś o wydruk z odzysku i napełnienia, jeśli serwis robi to na nowoczesnej stacji.
- Nie zgadzaj się na „uzupełnienie bez ważenia”, jeśli układ był pusty lub mocno rozszczelniony.
- Przy hybrydach i EV dopytaj o procedurę płukania sprzętu serwisowego.
Jeżeli mam streścić całą sprawę jednym zdaniem, to powiedziałbym tak: w klimatyzacji z R1234yf wygrywa dokładność, a nie przybliżenie. Gdy trzymasz się danych producenta, napełniania wagą i właściwej procedury, układ chłodzi lepiej, pracuje spokojniej i rzadziej wraca do serwisu z tym samym problemem.
